A kondenzátortestre nyomtatott 104J azt jelenti, hogy az alkatrész kapacitása 100 000 picofarad, ami 0,1 mikrofaradnak felel meg, plusz-mínusz 5 százalékos tűréshatár mellett. Az első két számjegy, a 10, a jelentős számjegyek, a harmadik számjegy, a 4, azt jelzi, hogy hány nullát kell hozzáadni a két számjegy után, ha az eredményt pikofaradban fejezzük ki, a J betű pedig a numerikus részt követő tűréskód. Ez a háromjegyű, pluszbetűs jelölési rendszer azért létezik, mert a kis kerámia lemezkondenzátorok, a monolit többrétegű kondenzátorok és sok filmkondenzátor teste túl kicsi ahhoz, hogy egy teljes tizedes értéket egy egységjellel együtt nyomtathasson olvasható szövegben, ezért a gyártók helyette kompakt gyorsírást alkalmaztak.
A minta megértése után a hasonló jelölések elolvasása rutinszerűvé válik, nem pedig zavaróvá. Egy 103 J kondenzátor 10 000 pF vagy 0,01 mikrofarad, a 224 J kondenzátor 220 000 pF vagy 0,22 mikrofarad, a 474 J kondenzátor pedig 470 000 pF vagy 0,47 mikrofarad. A tűrésbetű a garantált pontossági tartományt a névleges érték körül változtatja meg, nem pedig maga a névleges érték, így a 104K és a 104J egyaránt közel 0,1 mikrofaradot mér egy friss, sértetlen alkatrészen, de a K változat szélesebb plusz-mínusz 10 százalékos szórást tesz lehetővé, míg a J változat szorosabb plusz-mínusz 5 százalékos sávban tart.
Ez a kódolási szokás nem egy gyárra vagy egy országra jellemző. Ez egy közös iparági konvencióra vezethető vissza, amely elterjedt, mert lehetővé tette a gyártóknak, hogy csak négy karaktert használva bélyegezzenek értéket egy alkatrészre, függetlenül attól, hogy az alkatrész televízióba, mosógép vezérlőkártyájába, tápegységbe vagy ipari érzékelőbe került. Bárki, aki rendszeresen dolgozik elektronikával, végül megjegyzi a maroknyi általános háromjegyű kódot egyszerűen az ismételt expozíció révén, ugyanúgy, ahogy a vízvezeték-szerelvényekkel dolgozók megjegyzik a szokásos csőátmérőket anélkül, hogy mindegyiket utána kellene nézni.
A 104J típusú kondenzátorok kódolási konvenciója ugyanazt a logikát követi, mint a legtöbb világszerte értékesített lemezes, kerámia és kisfilmes kondenzátoron. A gyártók erre a rövidítésre hagyatkoznak, mert sokkal egyszerűbb öt-hat karaktert egy rizsszem méretű alkatrészre bélyegezni, mint egy teljes tizedes értéket egységjellel nyomtatni, és mivel a szabványosított rendszer azt jelenti, hogy az egyik márka alkatrészeire képzett technikus anélkül tud olvasni egy másik márka alkatrészeit, hogy bármit is újra tanulna.
| Nyomtatott kód | Érték pF-ben | Érték µF-ban | Tipikus használat |
|---|---|---|---|
| 101J | 100 pF | 0,0001 µF | Nagyfrekvenciás bypass, RF hangolás |
| 102J | 1000 pF | 0,001 µF | Zajszűrés, RF csatolás |
| 103J | 10 000 pF | 0,01 µF | Leválasztás a logikai áramkörökben |
| 104J | 100 000 pF | 0,1 µF | Általános bypass, tápegység simítás |
| 154J | 150 000 pF | 0,15 µF | Snubber hálózatok, EMI elnyomás |
| 224J | 220 000 pF | 0,22 µF | Motorindítás asszisztens, időzítő áramkörök |
| 334J | 330 000 pF | 0,33 µF | Hangszűrés, tápvezeték csatolás |
| 474J | 470 000 pF | 0,47 µF | Audio csatolás, snubber hálózatok |
| 105J | 1 000 000 pF | 1 µF | Tápegység ömlesztett szűrése |
A toleranciabetűk a numerikus értéktől eltérő szabványt követnek, és ez egy olyan pont, amely megbotránkoztatja azokat az embereket, akik még nem ismerik ezeket a jelöléseket. J jelentése plusz-mínusz 5 százalék, K plusz-mínusz 10 százalék, M plusz-mínusz 20 százalék, F plusz-mínusz 1 százalék, G pedig plusz-mínusz 2 százalék. Egy olyan áramkörben, ahol az időzítés pontossága vagy a szűrő vágási frekvenciája számít, a szigorúbb tolerancia, mint a J vagy F, előrejelezhetővé teszi a viselkedést a gyártási tételben, míg a lazább tolerancia, mint az M, elfogadható az alapvető bypass vagy zajelnyomási szerepeknél, ahol a pontos értéknek csak széles tartományba kell esnie, ahelyett, hogy egy pontos célt érjen el.
Gyakori tévedés, hogy mindhárom számjegyet jelentős számjegyként kezelik, ami hibás olvasáshoz vezet. A helyes megközelítés az, hogy csak az első két számjegyet kezeljük alapszámként, majd a harmadik számjegyet pusztán tízes hatványszorzóként használjuk a pikofaradokra. 104 esetén az alapszám 10, a szorzó pedig 10 a negyedik hatványig, így 10 szorozva 10 000-rel, ami 100 000 picofaradnak felel meg. Ha ugyanezt a logikát 475-re alkalmazzuk, az alapot 47-et, az ötödik hatványhoz pedig 10-es szorzót adunk, ami 4 700 000 picofarad vagy 4,7 mikrofaradot eredményez, ami néha a teljesítményelektronikában használt nagyobb filmkondenzátorokon látható.
Sok 104J típusú kódot hordozó kondenzátor külön névleges feszültséget is tartalmaz a közelben, általában 50 V, 100 V, 250 V, 400 V vagy 630 V filmtípusoknál. Ez a feszültségérték az a maximális üzemi feszültség, amelyet a dielektrikum tönkremenetel nélkül képes folyamatosan elviselni, és teljesen független magától a kapacitásértéktől. Egy 104J-os 50V-ra és egy 104J-os 400V-ra névleges kondenzátor azonos 0,1 mikrofarad töltést tárol adott feszültség mellett, de a 400V-os változat vastagabb vagy más dielektromos anyagot használ a nagyobb folyamatos igénybevételek túlélésére, ezért fizikailag nagyobb és általában többe kerül előállítása.

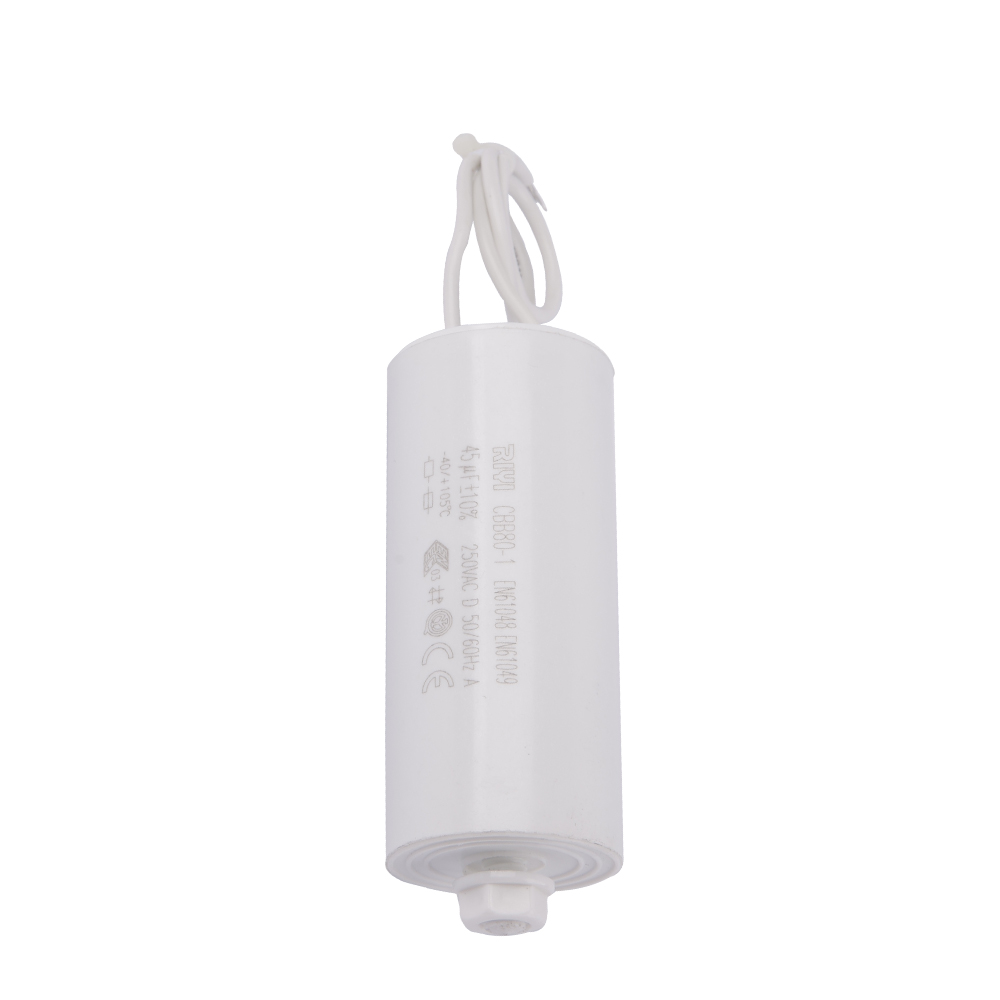

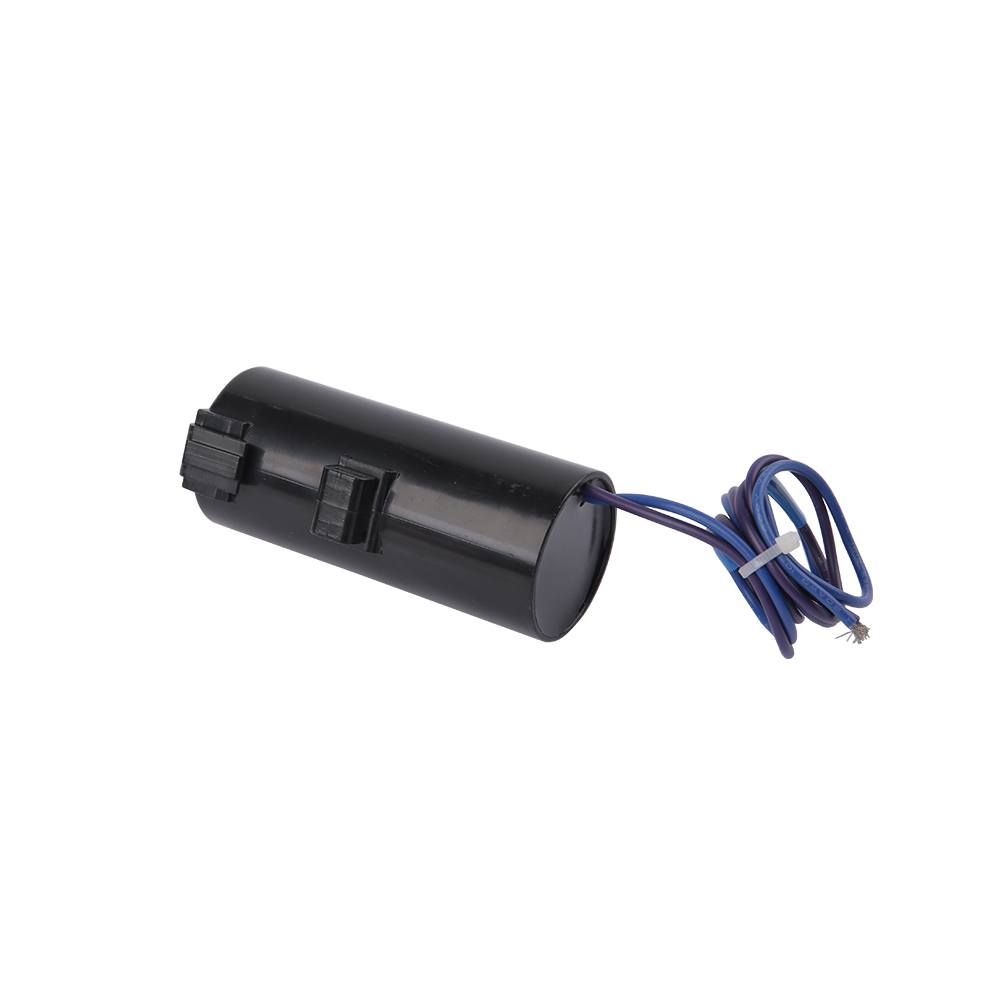

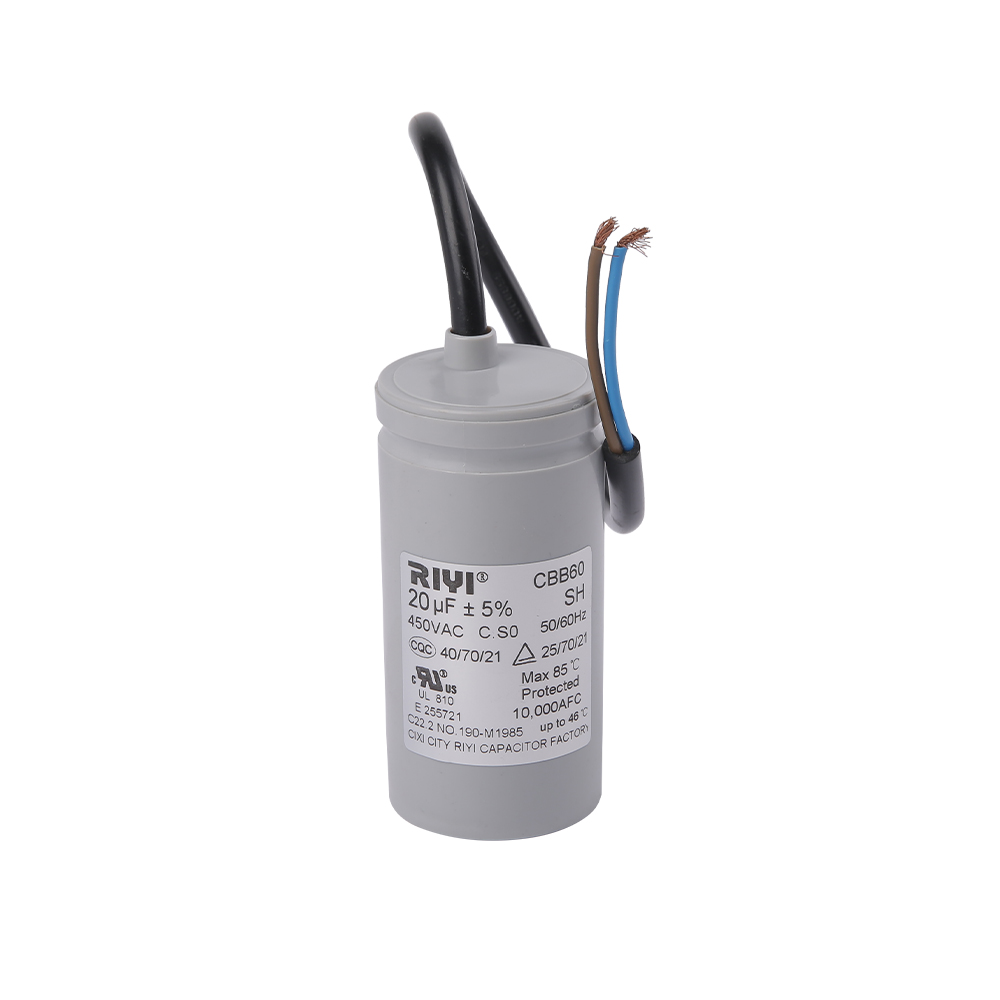

A A CBB60 kondenzátor egy fémezett polipropilén fólia kondenzátor, amelyet kifejezetten váltakozó áramú indukciós motorok működtetésére terveztek , leggyakrabban a vízszivattyúkban, ventilátorokban, kompresszorokban és egyéb forgó berendezésekben található egyfázisú motorok. A 104J jelzésű kis kerámia koronggal ellentétben a CBB60 kondenzátor egy nagyobb hengeres vagy ovális alkatrész, amely folyamatos váltakozó feszültségre, jellemzően 250V vagy 450V-ra van méretezve, és a háromjegyű pF-kód helyett közvetlenül mikrofaradokban van felcímkézve, mivel elegendő felület van a házon, a névleges feszültséggel és frekvenciával együtt a teljes érték és a frekvencia nyomtatásához.
Annak ellenére, hogy a CBB60 egységek kihagyják a gyorskódolást, a mögöttes kapacitás matematikai azonosak a kis kódolt részekkel. A 25 mikrofarad névleges teljesítményű CBB60 kondenzátor ugyanolyan típusú töltési kapcsolatot tárol, mint egy 0,1 mikrofarados kerámia kondenzátor, csak nagyjából 250-szer nagyobb léptékben, és dielektrikummal és felépítéssel készült, amely alkalmas a tartós váltakozó áramú hullámzásra, nem pedig a rövid egyenáramú szűrőimpulzusokra. Bárki, aki egy 104J kódolású kis jelkondenzátort hasonlít össze egy CBB60 motorfutási kondenzátorral, valójában két különböző feladatot hasonlít össze: a jelkondicionálást a mikrofarad-frakció szintjén és a több tíz mikrofarados motor fáziseltolását.
A motor adattábláiban és a szivattyúk kézikönyveiben található tipikus CBB60 kapacitásértékek 1,5 µF-től 50 µF-ig terjednek, a szokásos törzsértékek 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25,0 µF, 25,0 µF, 25,0 µF. 40 µF és 45 µF. A helyes CBB60 érték kiválasztása egy motorhoz nem opcionális találgatás; a kondenzátor értékét a motor gyártója választja meg a tekercselés kialakítása alapján, és az össze nem illő érték cseréje megváltoztatja az indítónyomatékot, az üzemi áramot és a hőfelhalmozódást a motor tekercseiben.
A CBB60 kondenzátor belső szerkezete vékony polipropilén fóliát használ, fémezett alumínium- vagy cinkréteggel, amelyet közvetlenül a felületére helyeznek, és kompakt hengerbe tekercselve, nem pedig lapos lemezekként. Ez a fémezett fóliakonstrukció öngyógyító tulajdonságot ad a kondenzátornak: ha a dielektrikum egy apró gyenge pontja feszültség hatására elromlik, a helyi hő elpárologtatja a vékony fémréteget közvetlenül az adott pont körül, azonnal elkülönítve a hibát, anélkül, hogy az egész kondenzátort ki kellene kapcsolni. Ez az egyik oka annak, hogy a fémezett fóliakondenzátorokat, például a CBB60-at előnyben részesítik folyamatos váltakozóáramú motoros üzemben, szemben más dielektromos típusokkal, amelyekből hiányzik ez az öntisztulási viselkedés.
A külső tok jellemzően kemény műanyag héj, amely epoxigyantával vagy hasonló edénykeverékkel van megtöltve, amely elzárja a nedvességet, és mechanikai stabilitást biztosít a működő motor által keltett rezgéssel szemben. Felülről két vagy három kapocssaru nyúlik ki, amelyek mérete szabványos ásócsatlakozók fogadására alkalmas, és sok CBB60 egység beépített nyomáscsökkentő mechanizmust is tartalmaz a ház kialakításában, így ha egy hibaállapotból belső nyomás keletkezik, a ház szabályozottan szellőzik, nem pedig előreláthatatlanul megreped.
A kis kódolt kondenzátor és a CBB60 típusú futási kondenzátor közötti választás az alkatrész elektromos szerepétől függ, nem pedig a személyes preferenciáktól. Az alábbi lista a két kondenzátorcsaládot sorolja fel azokkal a helyzetekkel szemben, amikor mindegyik a megfelelő választás.
A motorjavító technikusok által gyűjtött és az általános készülék szervizirodalmában hivatkozott helyszíni adatok következetesen azt mutatják, hogy a futási kondenzátor értéke több mint 10 százalékkal a névleges mikrofarad érték alá tolódik, az észrevehetően csökkenő indítónyomatékkal és az egyfázisú kompresszor- és szivattyúmotorok nagyobb üzemi áramával korrelál, ami az egyik oka annak, hogy a CBB60 kondenzátorok általában inkább az ilyen százalékos plusz-mínusz sávot fogadják el nagyobb sávban, mint 5. általános célú jelkondenzátorokon.
A legtöbb egyfázisú motor, amelyhez futási kondenzátor szükséges, közvetlenül az adattáblán tünteti fel a pontos mikrofarad értéket és a névleges feszültséget, gyakran a "Cap 20uF 450V" jelzéssel. Ha az adattábla hiányzik vagy elhasználódott, maga az eredeti kondenzátor, ha még olvasható, a következő legjobb referencia. Ha egyik sem áll rendelkezésre, a gyártó kereszthivatkozási diagramja alapján a motor névleges lóerő- és feszültségértékével való egyeztetése a szokásos tartalék megközelítés, mivel a motortekercselések adott lóerőn és feszültségen általában a megfelelő kapacitásértékek szűk tartománya köré csoportosulnak.
Ha a két kondenzátorcsaládot egymás mellé helyezzük, akkor a gyakorlati különbségek egy pillantással könnyen láthatóak, még akkor is, ha mindkettő ugyanazt az alapvető fizika szerint tárolja az elektromos töltést.
| Attribútum | 104J típusú kondenzátor | CBB60 kondenzátor |
|---|---|---|
| Tipikus kapacitás | Mikrofarad töredékei | 1,5-50 mikrofarad |
| Elsődleges kötelesség | Jelszűrés, szétkapcsolás | Motor fázisváltó, futássegítő |
| Feszültségértékelési stílus | DC üzemi feszültség, alacsonytól közepesig | Folyamatos AC feszültség, 250V vagy 450V |
| Címkézési módszer | Háromjegyű plusz betűs kód | Teljes mikrofarad érték a tokra nyomtatva |
| Fizikai méret | Kicsi, táblára szerelhető | Nagyobb hengeres tok füles csatlakozókkal |
| Munkaciklus expozíció | Szakaszos, alacsony hullámos áram | Folyamatos, tartós hullámos áram |
A megkülönböztetés akkor számít leginkább, ha valaki berendezés hibaelhárítása közben két ismeretlen kondenzátort talál egymás mellett, egy kicsi és kódolt, egy nagyobb és sima mikrofaradokba nyomtatva. Annak felismerése, hogy egy alkatrész melyik családba tartozik, azonnal leszűkíti, hogy milyen szerepet játszik, és milyen cserealkatrész a megfelelő, ahelyett, hogy feltételeznénk, hogy mindkét alkatrész cserélhető funkciót lát el, pusztán azért, mert mindkettő címkézett kondenzátor.
Egy gyors ellenőrzés a megfelelő mérőműszerrel annak megerősítése, hogy a kondenzátor továbbra is megfelel a nyomtatott értékének, akár 104J kódot, akár CBB60 címkét hordoz. Egy kapacitástartománnyal rendelkező digitális multiméter vagy egy dedikált LCR-mérő közvetlenül leolvassa a tényleges tárolt kapacitást. Az alkatrészt először teljesen le kell meríteni, mivel a feltöltött kondenzátor károsíthatja a mérőt, vagy hamis eredményt adhat.
A tesztelés előtt teljesen válassza le a kondenzátort az áramkörről vagy a motorról, mivel a még feszültség alatt álló áramkörbe huzalozott kondenzátor pontatlan leolvasást ad, és áramütésveszélyt jelenthet a tárolt töltés miatt. Kisütjük a kondenzátort úgy, hogy rövid időre áthidaljuk a kapcsait egy szigetelt ellenállásvezetékkel, nem pedig egy csupasz csavarhúzóval, mivel a közvetlen rövidzárlat benyomhatja a kapcsokat. Állítsa a mérőt kapacitás funkcióra, csatlakoztassa a vezetékeket a két terminálhoz, és hasonlítsa össze a kijelzett értéket a nyomtatott értékkel, figyelembe véve a megadott tűrésszázalékot.
Egy 104J-es kondenzátor 0,095 µF és 0,105 µF között van a plusz-mínusz 5 százalékos ablakban, és normálisan működik. A 25 µF-ként nyomtatott, nagyjából 20 µF alatti értékű CBB60 kondenzátor valószínűleg leromlott, és ki kell cserélni, mivel a névleges kapacitásának több mint 20 százalékát elvesztett motorjárati kondenzátor gyakori oka annak, hogy a motorok zúgnak, de nem indulnak el, vagy terhelés alatt lassan indulnak el.
A szemrevételezés gyakran felfedi a problémákat, mielőtt a mérőállás megerősítené azokat. Egy CBB60 kondenzátor kidudorodó vagy duzzadt ház tetejével, látható repedésekkel a varratok mentén vagy szivárgó sötét maradványokkal a kapcsok körül szinte bizonyosan meghibásodott belsőleg, és a tesztelés további kevés információval szolgál a csere szükségességén túl. A 104J kódolású kis kerámia kondenzátorok ritkán mutatnak látható duzzanatot, mivel felépítésük eltér a fóliatípusoktól, de a repedt kerámiatestek vagy az alkatrész körüli táblán elszíneződött forrasztási kötések hasznos vizuális utalások arra, hogy valami túlmelegedett ezen a területen.
A fóliakondenzátoron a magasra, nem pedig alacsonyra sodródó leolvasás kevésbé gyakori, de még mindig előfordulhat, és általában a mérőműszer kalibrálási problémájára vagy a maradék töltés jelenléte alatt végzett mérésre utal, nem pedig a kapacitás tényleges növekedésére, mivel a kondenzátorok nem vesznek fel kapacitást a normál öregedés során. Az alacsonyra sodródó leolvasás a sokkal gyakoribb mintázat, és a dielektrikum fokozatos lebomlását, nedvesség behatolását vagy a korábban leírt öngyógyító tisztulási események kumulatív hatását tükrözi, amelyek mindegyike kismértékben csökkenti az effektív lemezterületet az alkatrész élettartama alatt.
Mindkét kondenzátorcsalád ugyanazon mögöttes feszültségek miatt öregszik, bár az időskálák és a meghibásodási tünetek eltérőek a különböző munkák és működési környezetek miatt.
A megemelt környezeti hőmérsékletet következetesen a fólia és a kerámia kondenzátor élettartamát lerövidítő egyetlen tényezőként tartják számon, mivel a hő felgyorsítja a dielektromos anyag és a belső kötőanyagok kémiai lebomlását. A közvetlenül a forró kompresszorházra szerelt CBB60 kondenzátor gyorsabban öregszik, mint egy azonos, légrésszel és némi szellőzéssel felszerelt alkatrész, még akkor is, ha mindkettő ugyanazt az elektromos terhelést látja.
Ha egy kondenzátort folyamatosan a névleges feszültség közelében vagy felett üzemeltetünk, akkor jelentősen lecsökkenti a kondenzátor élettartamát, mint a névleges érték alatti tartalékkal. Ez az oka annak, hogy a névleges 220 V-os vagy 240 V-os tápvezetéken 450 V-ra névleges CBB60-at választanak, ahelyett, hogy egy 250 V-os névleges résszel levágnák a határt, általános gyakorlat azokban a régiókban, ahol a hálózati feszültség ingadozik vagy esetenként kiugrik.
A folyamatos üzemben használt kondenzátorok, mint például a CBB60 egy olyan motoron, amely több órán keresztül üzemel, nagyobb a kumulatív hullámos árammelegedés, mint a csak rövid, szakaszos kitörésekben használt kondenzátorok. Ez az egyik oka annak, hogy a motoros futási kondenzátorok fizikailag nagyobbak a kapacitásértékükhöz képest, mint a hasonló mikrofarad névleges teljesítményű kis jelkondenzátorok, mivel a nagyobb házfelület segít elvezetni a tartós áram áramlása által termelt hőt.
A nedvesség, amely utat talál a kondenzátortestbe, akár sérült háztömítésen, akár gyártási hibán keresztül, felgyorsítja a dielektrikum lebomlását, és nem fokozatos, hanem hirtelen meghibásodáshoz vezethet. A CBB60 kondenzátorok lezárt, epoxigyantával töltött házai kifejezetten ennek az útnak a lassítására léteznek, ezért a repedt vagy sérült ház erős jele annak, hogy a kondenzátort ki kell cserélni, még akkor is, ha az adott pillanatban még mindig a tűréshatáron belül van.
A helyes telepítés ugyanúgy befolyásolja a teljesítményt és az élettartamot, mint a megfelelő mikrofarad érték kiválasztása. A CBB60 kondenzátor általában párhuzamosan van bekötve a motor indító- vagy futástekercs-áramkörével, és a ház kapcsainak elrendezése, akár két, akár három füles, határozza meg, hogyan csatlakozik az egyértékű vagy kétértékű motorokhoz.
Ha a CBB60 kondenzátort közvetlen napsugárzástól védve, más hőt termelő alkatrészektől távol helyezi el, akkor a gyakorlati élettartama mérhetően meghosszabbodik ahhoz képest, mintha forró felületre szerelné fel, ahol nincs légáramlás. A függőleges szerelés a kapcsokkal lefelé általában javasolt elhelyezés a berendezés kézikönyvében, mivel ez csökkenti a nedvesség vagy a kondenzvíz felgyülemlését a kapocscsatlakozások körül.
Az ásócsatlakozóknak szorosan kell illeszkedniük a kondenzátor kapcsaihoz, túlzott holtjáték nélkül, mivel a laza csatlakozás helyi felmelegedést hoz létre az érintkezési ponton minden alkalommal, amikor áram folyik, fokozatosan rontva mind a csatlakozót, mind a kapocssarut. A huzalmérőnek meg kell egyeznie az áramkör várható áramfelvételével, és a csatlakozásoknak mechanikailag kellően biztonságosnak kell lenniük ahhoz, hogy ellenálljanak a működő motor által keltett rezgéseknek a hónapok vagy évek során.
Ha nem áll rendelkezésre pontos csereérték, egy általánosan hivatkozott gyakorlati irányelv lehetővé teszi a helyettesítő CBB60 értéket az eredeti névleges mikrofarad érték körülbelül plusz-mínusz 10 százalékán belül anélkül, hogy lényegesen befolyásolná a motor teljesítményét, bár az eredeti adattábla értékéhez való lehető legközelebbi tartás továbbra is az előnyben részesített megközelítés, amikor a pontos alkatrész beszerezhető.
Egy 104J-es kondenzátor 0,1 mikrofarad méretű, ami 100 000 pikofaradnak felel meg, plusz-mínusz 5 százalékos tűréshatárral a névleges érték körül.
A legtöbb CBB60 kondenzátor a teljes mikrofarad értéket közvetlenül a házra nyomtatja, ahelyett, hogy a háromjegyű pF gyorsírást használná, mivel a nagyobb tokban van hely az egyszerű szöveges címkézésnek, valamint a névleges feszültség és a tűréshatár.
Nem. A szigorúbb tűrés, mint az F vagy J, azt jelenti, hogy a tényleges érték közelebb marad a névleges értékhez, ami számít az időzítés és a szűrőáramkörök esetében, de az általános bypass üzemmódban egy lazább tűrés, mint például a K vagy M, teljesen elfogadható és gyakran olcsóbb.
A CBB60 kondenzátorok közvetlenül a váltakozó áramú vonalon helyezkednek el, miközben a motor jár, így folyamatos váltakozó feszültséget és hullámos áramot tapasztalnak, amihez dielektrikumra és tartós váltakozó áramú működésre névleges felépítésre van szükség, nem pedig a kis kerámiakondenzátorok által általában kezelt rövid egyenáramú impulzusokra.
A helytelen mikrofarad érték megváltoztatja a motortekercsek közötti fázisszöget, ami csökkentheti az indítási nyomatékot, növelheti a futóáramot és növelheti az üzemi hőmérsékletet, lerövidítve a motor élettartamát.
Nincs univerzális rögzített intervallum, mivel az élettartam a környezeti hőmérséklettől, a futási időtől és a feszültség stabilitásától függ, de a kapacitás ellenőrzése, amikor a motor lassú indítást, zümmögést vagy kioldott túlterhelés elleni védelmet mutat, ésszerű gyakorlati kioldási pont.
Nem, a kettő nem cserélhető fel. Egy 104J-s kondenzátor csak 0,1 mikrofarad űrtartalmú, és alacsony jelszintű feszültségre van méretezve, míg egy motorhoz több tíz mikrofarad szükséges folyamatos AC feszültség mellett, amely messze meghaladja azt, amit egy kis kódolt kondenzátor képes kezelni.
Nem feltétlenül. A motortekercseket a gyártó által kiválasztott meghatározott kapacitásérték köré tervezték, és a megadottnál lényegesen nagyobb érték telepítése túlmelegítheti a tekercset és magát a kondenzátort, nem pedig javítja a teljesítményt, ezért az adattábla értékének megfeleltetése a biztonságosabb megközelítés, nem pedig a nagyobb feltételezés.
Megvéd az ellen, hogy a kis, lokalizált dielektromos gyenge pontok teljes rövidzárlattá alakuljanak, mivel a rövid törlési esemény a hibát egy kis területre izolálja, ahelyett, hogy a teljes filmrétegen átterjedne, ez az egyik oka annak, hogy a fémes fólia konstrukciója a folyamatos váltakozóáramú motorok számára előnyös.
A két 104J-s kondenzátor közötti fizikai méretkülönbség általában eltérő névleges feszültségre vagy eltérő dielektromos anyagra vezethető vissza, mivel mindkét tényező befolyásolja a dielektromos réteg vastagságát, még akkor is, ha a házra nyomtatott kapacitásérték és tűrés azonos marad.
