CBB60 kondenzátor vízszivattyúhoz: Kiválasztási és csere útmutató

Igen – a CBB60 kondenzátor nem csak a vízszivattyúkkal kompatibilis; kifejezetten nekik készült. Ez a futáskondenzátor a standard választás egyfázisú váltakozó áramú vízszivattyú motorokhoz, amelyek lakossági kútrendszerekben, medenceszivattyúkban, öntözőberendezésekben és sugárszivattyúkban találhatók. Működő CBB60 nélkül a legtöbb ilyen motor nem tudja előállítani a hatékony forgás elindításához vagy fenntartásához szükséges fáziseltolást. Ha a szivattyú zúg, de nem indul be, forrón működik, a megszakítók kioldanak, vagy egyszerűen lemerülnek érkezéskor, a meghibásodott CBB60 üzemi kondenzátor az egyik első tesztelendő és cserélendő alkatrész.

Mi az a CBB60 kondenzátor és Miért számít a szivattyúk

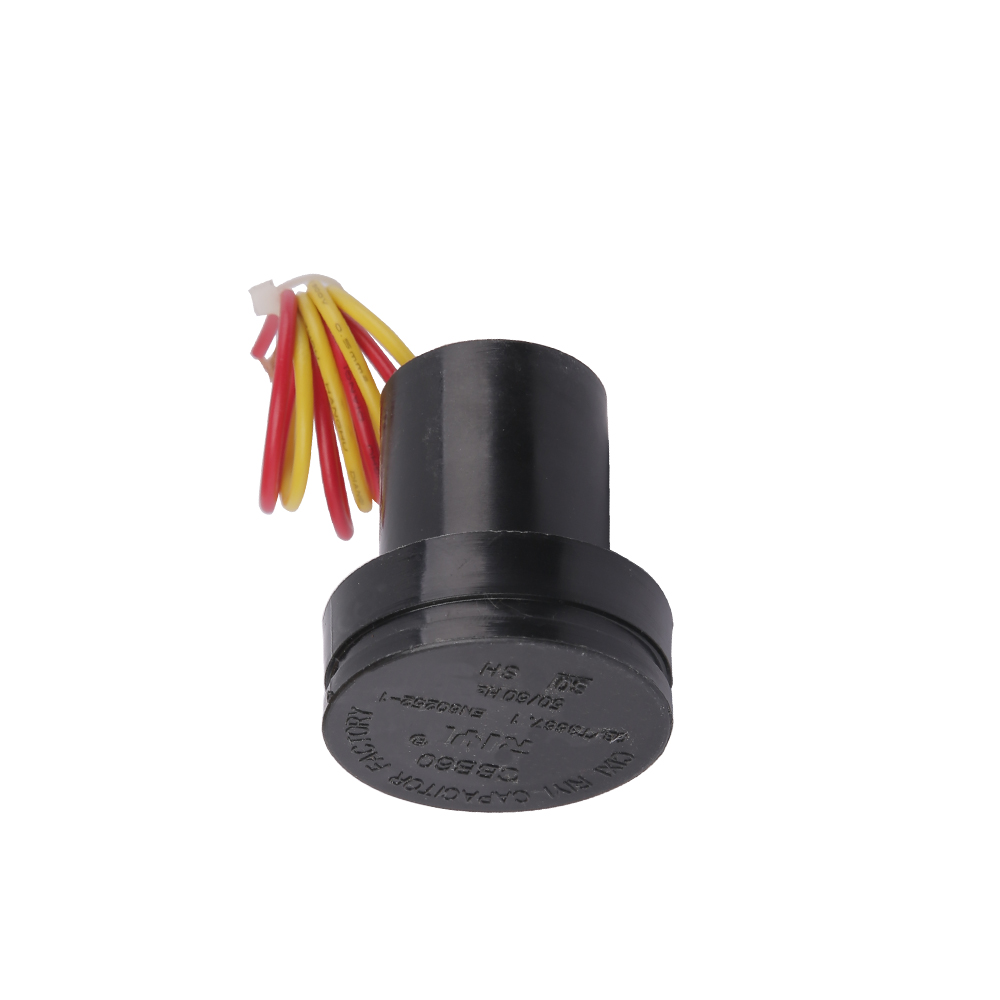

A CBB60 kondenzátor hengeres műanyag házban elhelyezett fémezett polipropilén fólia kondenzátor, amely váltóáramú motoros működésre alkalmas. A "CBB60" megjelölés a kínai nemzeti szabvány (GB/T 3667) besorolási rendszerét követi, ahol a "C" a kondenzátort, a második "B" a polipropilén film dielektrikumot, a harmadik "B" fémezett szerkezetet, a "60" pedig a váltakozó áramú motorkondenzátorok sorozatszabványát jelöli.

Az egyfázisú indukciós motorban – amit a legtöbb háztartási vízszivattyú használ – az állórésznek csak egy fő tekercselése van. Ez nem forgó, hanem lüktető mágneses mezőt hoz létre. Fáziseltolás nélkül a forgórész nem tudja meghatározni, hogy melyik irányba forogjon, és nulla az indítónyomatéka. A CBB60 futáskondenzátor sorba van kötve a segéd (indító) tekercseléssel, és létrehozza a szükséges 90 fokos elektromos fáziskülönbséget a két tekercs között. Ez a fáziskülönbség forgó mágneses teret hoz létre, amely a rotor meghatározott irányban forog, és terhelés alatt is zökkenőmentesen működik.

Ellentétben az indítókondenzátorokkal (amelyek elektrolitikusak és csak rövid ideig kapcsolódnak be az indításkor), a CBB60 működés közben folyamatosan feszültség alatt marad. Ez azt jelenti, hogy el kell viselnie a teljes névleges feszültséget és a váltakozó áramú hullámosító áramot hosszabb ideig – néha órákon vagy napokon át – anélkül, hogy leromlana. A polipropilén film dielektrikum ezt lehetővé teszi alacsonyabb disszipációs tényező, nagyobb szigetelési ellenállás és sokkal jobb hőstabilitás elektrolitikus alternatívákkal összehasonlítva.

Legfontosabb elektromos specifikációk, amelyeket meg kell felelnie

A vízszivattyú motorjához nem megfelelő kondenzátor kiválasztása nemcsak nem hatékony – kiégetheti a motor tekercseit, vagy maga a kondenzátor katasztrofális meghibásodását okozhatja. Íme a legfontosabb specifikációk:

Kapacitásérték (µF)

Ez a legkritikusabb specifikáció. A vízszivattyú-alkalmazásokban használt általános értékek a 6 µF és 100 µF között , a leggyakrabban előforduló értékek a 8 µF, 10 µF, 12 µF, 16 µF, 20 µF, 25 µF, 30 µF és 40 µF. A helyes értéket a motor gyártója határozza meg a tekercselés impedanciája, a pólusszám és a névleges áram alapján. Mindig pontosan egyezzen meg az eredeti értékkel – a megadottnál 20%-kal magasabb vagy alacsonyabb kondenzátor használata túlmelegedést, csökkentett nyomatékot vagy oszcillációs sebességet okozhat.

A tolerancia jellemzően ±5% a minőségi CBB60 egységek esetében. A precíziós motoros alkalmazásokban kerülje el azokat a kondenzátorokat, amelyek ±10%-os vagy nagyobb toleranciát követelnek.

Névleges feszültség (VAC)

A vízszivattyúk szabványos CBB60 kondenzátorai névlegesek 250VAC vagy 450 VAC . A 120 V-os egyfázisú rendszereknél a 250 VAC névleges minimum, de a 450 VAC előnyben részesítendő tartalékként. 220 V–240 V-os rendszerekhez csak 450 VAC névleges egységeket használjon. Soha ne cseréljen alacsonyabb feszültségű kondenzátort, még ideiglenesen sem – a dielektrikum ezredmásodpercek alatt kilyukadhat, ami rövidzárlatot okozhat.

Frekvencia (Hz)

A legtöbb CBB60 kondenzátor 50 Hz-re vagy 60 Hz-re, vagy mindkettőre névleges. az észak-amerikai szivattyúk 60 Hz-en működnek; Európa, Ázsia és Afrika nagy része 50 Hz-en működik. 50 Hz-es kondenzátor használata 60 Hz-es rendszerben általában elfogadható, mivel a reaktancia kissé csökken, de mindig ellenőrizze az adatlapot.

Működési hőmérséklet tartomány

A szabványos CBB60 kondenzátorok névleges értéke tól -25°C és 70°C között . Ha szivattyúja meleg szivattyúházban, kazán közelében vagy meleg éghajlaton működik, keressen 85°C-ig vagy akár 105°C-ig terjedő hatótávolságú egységeket. A névleges hőmérséklet feletti termikus degradáció a kondenzátorok korai meghibásodásának egyik fő oka.

Hogyan állapítható meg, ha a CBB60 futási kondenzátor meghibásodott

A vízszivattyú motorjaiban a kondenzátor meghibásodása gyakran fokozatosan alakul ki, de bizonyos esetekben hirtelen és teljes is lehet. A tünetek korai felismerése megelőzheti a költséges motorkárosodást.

1. tünet – A motor zúg, de nem indul

Ez a kondenzátor meghibásodásának klasszikus jele. Hallja, hogy a motor feszültség alá kerül, és halk zümmögést ad, de a tengely nem forog. Ha manuálisan megpörgetné a szivattyú tengelyét (először kikapcsolt tápellátás mellett), a motor megakadna és elindulna, ami azt mutatja, hogy a tekercsek sértetlenek, de az indítónyomaték hiányzik. Ezt egy szakadt áramkör vagy erősen leromlott CBB60 okozza, amely már nem tudja előidézni a szükséges fáziseltolást.

2. tünet – A motor lassan indul, vagy terhelés alatt küzd

Az a kondenzátor, amely jelentős kapacitást veszített – mondjuk 25 µF-ról 18 µF-ra esett le –, még mindig lehetővé teheti a motor terhelés nélküli indítását, de nehézségekbe ütközik vagy leáll, ha víznyomást alkalmazunk. Ez gyakran lassú felfutási idővel, hibás működéssel vagy a szivattyú nyomás alatti leállásával jelentkezik.

3. tünet – A motor túlmelegedése

Amikor a kapacitás eltolódik a névleges értékétől, a fő és a segédtekercs közötti áramegyensúly megszakad. A motor kompenzálására többletáramot vesz fel, ami hőt termel. A meghibásodott vagy leromlott CBB60-nal működő motor hőmérséklete 30-50°C-kal a normál üzemi szint fölé emelkedhet , felgyorsítja a szigetelés tönkremenetelét és a csapágykopást.

4. tünet – Látható fizikai károsodás

Közvetlenül ellenőrizze a kondenzátor testét. A kudarc gyakori jelei a következők:

• Kidudorodó vagy repedezett műanyag burkolat
• Égési nyomok vagy olvadás a kivezetések körül
• Olaj vagy maradék szivárog az alapból (a belső dielektromos meghibásodást jelzi)
• Korrodált vagy meglazult csatlakozók

Ezen vizuális jelek bármelyike azonnali cserét igényel, függetlenül a mért értékektől.

5. tünet – A megszakító leoldása a motor indításakor

A rövidre zárt CBB60 kondenzátor majdnem holtpontos zárlatot hoz létre a motor tekercselési áramkörében, hatalmas bekapcsolási áramot okozva, amely azonnal kioldja a megszakítót vagy kiolvad a biztosíték. Ha a szivattyú folyamatosan leoldja az áramkör védelmét minden alkalommal, amikor megpróbálja elindítani, a zárlatos kondenzátor magasan van a hibások listáján.

CBB60 kondenzátor tesztelése multiméterrel

Mielőtt pénzt költene a cserére, győződjön meg arról, hogy a kondenzátor valóban hibás. Itt van, hogyan tesztelheti megfelelően.

A biztonság mindenekelőtt – Kisütjük a kondenzátort

Soha ne érintse meg a kondenzátor kivezetéseit a kisütés előtt. A 450 VAC névleges CBB60 kondenzátor képes olyan töltést tartani, amely súlyos sokkot okozhat. A biztonságos kisütés érdekében: teljesen lekapcsolt tápellátás mellett használjon 10 kΩ–20 kΩ (legalább 5 W névleges teljesítményű) ellenállást, amely 5–10 másodpercig át van hidalva a kapcsokon. Alternatív megoldásként használjon szigetelt csavarhúzót a kapcsok rövid áthidalására – egy kis szikrát fog látni, ami normális, és megerősíti a kisülést.

Kapacitás mód használata

Állítsa a digitális multimétert kapacitás módba (általában két párhuzamos vonalra emlékeztető szimbólummal van jelölve). Válassza le a kondenzátort az áramkörről, és érintse meg a szondákat minden kivezetéshez. Az egészséges CBB60-nak a jelzett kapacitásának ±5–10%-án belül kell lennie. Például egy 25 µF-os kondenzátornak 22,5 µF és 27,5 µF között kell lennie. Az ennél lényegesen alacsonyabb érték – mondjuk 15 µF egy 25 µF-os kondenzátoron – jelentős romlást jelez. A nulla vagy OL (túlterhelés) leolvasott áramköri meghibásodást jelez.

Az Ellenállás mód használata alapvető ellenőrzésként

Ha a multiméter nem rendelkezik kapacitás funkcióval, váltson ellenállás (Ω) módba a magas tartományban (200 kΩ vagy magasabb). Érintse meg a szondákat a terminálokhoz. Egy jó kondenzátor ellenállása a nullától egészen több száz kilohmig emelkedik, amikor a mérőkészülék akkumulátoráról töltődik – ez a töltési viselkedés megerősíti, hogy a kondenzátor nincs rövidre zárva vagy nincs nyitva. Az a leolvasás, amely nullán marad (rövidre zárva), vagy azonnal OL-ra ugrik töltési viselkedés nélkül (nyitva), meghibásodást jelez. Ez a módszer nem erősíti meg a kapacitásértéket, csak az alapvető funkciókat.

A vízszivattyú-kondenzátorok lépésről lépésre történő cseréje

A CBB60 futási kondenzátor cseréje az egyik legegyszerűbb vízszivattyújavítás, amelyet saját maga is elvégezhet. A teljes folyamat általában kevesebb, mint 30 percet vesz igénybe.

1. Húzza ki az áramellátást — Kapcsolja ki a szivattyút tápláló megszakítót, és ellenőrizze feszültségmérővel. Ne hagyatkozzon egyedül a kapcsolóra.
2. Keresse meg a kondenzátort — A legtöbb vízszivattyúnál a CBB60 kondenzátor egy kis házban található a motortesten, gyakran fémszíjjal vagy kapocs segítségével rögzítve. Távolítsa el a fedelet, hogy láthatóvá váljon.
3. Fényképezze le a vezetékeket — Mielőtt bármit lekapcsolna, készítsen tiszta fényképet a csatlakozók csatlakozásairól. A szivattyúkhoz való CBB60 kondenzátorok általában két vagy három csatlakozóval rendelkeznek. A legtöbb nem poláris (a kivezetések felcserélhetők), de a leválasztás előtti megerősítés elkerüli a félreértést.
4. Kisütjük a kondenzátort — A fent leírtak szerint használjon kisülési ellenállást, vagy óvatosan hidalja át a kapcsokat a tárolt töltés eltávolításához.
5. Távolítsa el a régi kondenzátort — Válassza le a vezetékeket (jegyzetelje fel vagy fényképezze le, hogy melyik vezeték melyik terminálhoz megy), lazítsa meg a rögzítőpántot, és távolítsa el a régi egységet.
6. Telepítse az új CBB60-at — Helyezze be a cseredarabot ugyanabban az irányban, húzza meg a rögzítőpántot, és csatlakoztassa újra a vezetékeket a fényképének megfelelően. A nem poláris kétsoros egységek esetében a vezetékek sorrendje elektromosan nem számít.
7. Tesztelje a szivattyút — Kapcsolja vissza a tápfeszültséget, és figyelje meg a szivattyút a megfelelő indításra, a normál üzemi áramra (mérje meg egy bilincsmérővel, ha rendelkezésre áll), valamint a túlmelegedés és a szokatlan zaj hiányát.

Fizikai méret és szerelési szempontok

A CBB60 kondenzátorok szabványos hengeres méretűek. A szokásos átmérők 35 mm, 40 mm és 50 mm, magasságuk 60 mm és 115 mm között van. A nagyobb kapacitásértékek nagyobb burkolatokat foglalnak el. Csere megrendelésekor ellenőrizze, hogy a fizikai méretek illeszkednek-e a szivattyú tartókonzoljához. A megfelelő elektromos besorolású, de 10 mm-rel túl magas kondenzátor nem fér be az eredeti házba , ezért mindig ellenőrizze mindkét specifikációkészletet.

CBB60 kondenzátor és más kondenzátortípusok motoros alkalmazásokhoz

Nem minden motorkondenzátor egyforma. A különbségek megértése megmagyarázza, miért a CBB60 a helyes és egyetlen megfelelő választás a folyamatos üzemű vízszivattyú működéséhez.

A CBB65 és CBB61 ugyanazt a fóliaszerkezetet használja, mint a CBB60, de eltérnek egymástól a burkolat kialakításában és a tipikus alkalmazásban. A CBB65 alumíniumdobozt használ a jobb hőelvezetés érdekében kompresszoros környezetben; a CBB61 lapos és ventilátorlapátos motorokhoz készült. A CBB65 helyettesítése CBB60-ra elektromosan lehetséges, ha a névleges kapacitás és feszültség megegyezik , de előfordulhat, hogy a fizikai forma nem passzol. Soha ne cseréljen CD60 indítókondenzátort üzemi kondenzátorként – az elektrolit dielektrikum a folyamatos működés perceken belül túlmelegszik és meghibásodik.

A szivattyúkban a CBB60 kondenzátor idő előtti meghibásodását okozó tényezők

A kondenzátorok idő előtti meghibásodásának megértése segít meghosszabbítani az élettartamot és elkerülni az ismételt cseréket.

Feszültségtúlfeszültségek és vonali tranziensek

A villámcsapások, a közüzemi kapcsolási események és a motor hátsó EMF-kiugrásai olyan feszültségcsúcsoknak tehetik ki a kondenzátor dielektrikumát, amelyek jóval meghaladják az állandósult állapot névleges értékét. Egyetlen tranziens a névleges feszültség kétszeresénél részleges dielektromos törést okozhat, ami tartósan csökkenti a kapacitást. Gyakori viharokkal vagy instabil hálózati árammal rendelkező területeken praktikus védőintézkedés a szivattyú előtt a motorterhelésre méretezett túlfeszültség-védő felszerelése.

Névleges hőmérséklet felett üzemel

A névleges üzemi hőmérséklet fölé minden 10°C-kal való emelkedés nagyjából a felére csökkenti a kondenzátor várható élettartamát – ez a jól bevált elv az Arrhenius-szabály a kondenzátor öregedésére. A nyáron 80 °C-ot elérő szivattyúházban elhelyezett szabványos, 70°C-os CBB60 a vártnál kétszer gyorsabban öregszik. Meleg környezetben történő telepítés esetén mindig 85°C-os vagy magasabb hőmérsékletű kondenzátorokat válasszon.

Gyakori Start-Stop kerékpározás

A nyomáskapcsolókkal vezérelt vízszivattyúk az alulméretezett vagy vizes nyomástartályokkal rendelkező rendszerekben óránként több tucat alkalommal tudnak be- és kikapcsolni. Minden indítási esemény bekapcsolási áram tranziensének teszi ki a kondenzátort. Bár a CBB60 kondenzátorokat erre tervezték, olyan rendszerek, amelyek óránként 20-30-nál többször kerékpároznak helyezzen abnormális feszültséget a dielektrikumon. Ha a szivattyú rövid ideig működik, a nyomástartály rögzítése (újratöltés vagy a tömlő cseréje) jelentősen csökkenti a kondenzátor feszültségét.

Nedvesség és nedvesség behatolása

A CBB60 kondenzátorok zárt műanyag házat használnak, de a nedves szivattyúgödrökben vagy kültéri házakban évekig tartó működés során a nedvesség behatolhat a csatlakozási pontokon. A burkolaton belüli nedvesség növeli a dielektromos veszteségeket és elősegíti a belső fémezett film elektrokémiai korrózióját. A nedves környezetben lévő kondenzátorokat évente ellenőrizni kell, és 5–7 évente proaktívan cserélni kell, még akkor is, ha működőképesnek tűnnek.

Rossz kapacitásérték van telepítve

A megadottnál nagyobb kapacitású kondenzátor beszerelése megnöveli a segédtekercsen áthaladó áramot a tervezett határértéken túl, ami a tekercs és maga a kondenzátor felmelegedését okozza. Alacsonyabb érték telepítése növeli a fő tekercs áramát. Bármelyik hiba felgyorsítja a kondenzátor és a motor tekercseinek meghibásodását. Mindig a motor gyártója által megadott pontos µF értéket használja – soha ne kerekedj fel azzal, hogy a több jobb.

Minőségi szabványok és tanúsítványok, amelyeket vásárláskor keresni kell

A CBB60 kondenzátorok piaca minőségi szintek széles skáláját kínálja. Íme, mit kell ellenőrizni vásárlás előtt.

• CQC tanúsítás — A Kínai Minőségtanúsítási Központ védjegye a kínai gyártású kondenzátorok alapja. A neves gyártók ezt feltüntetik a címkén.
• CE jelölés — Az Európai Gazdasági Térségben értékesített termékek esetében kötelező. Megerősíti, hogy a kondenzátor megfelel az EU biztonsági és EMC irányelveinek.
• UL lista — Underwriters Laboratories tanúsítványa az észak-amerikai piaci használatra. Fontos a biztosítási megfelelés szempontjából lakossági telepítéseknél.
• VDE jóváhagyás — német tanúsító szervezet; gyakori az európai ipari berendezésekben használt kondenzátorokon.
• Öngyógyító fémezett fólia — A termékleírásban kifejezetten keresse az „öngyógyítást”. Ez a tulajdonság azt jelenti, hogy a kisebb helyi dielektromos meghibásodások miatt a fémfólia elpárolog a hibaponton, ami automatikusan megszünteti a hibát, nem pedig erős rövidzárlatként terjed. Ez egy kritikus biztonsági funkció a motoros kondenzátorokban.
• Lángálló burkolat — A műanyag háznak égésgátló anyagból kell készülnie (UL94 V-0 besorolás), amely katasztrofális meghibásodás esetén korlátozza a tűz terjedését.

Kerülje az ismeretlen beszállítóktól származó kondenzátorokat, amelyek nincsenek tanúsító jelölésekkel, homályos specifikációkkal vagy a piaci átlagnál lényegesen alacsonyabb árakkal. Egy CBB60 kondenzátor egy 1 LE-s szivattyúmotorhoz a forrástól és a tanúsítványoktól függően 5 és 20 USD között van. Az 1-2 dolláros árat azonos specifikációk mellett mélységes szkepticizmussal kell kezelni – a kompromittált dielektromos anyagok és az alulméretezett csatlakozók gyakori költségcsökkentési intézkedések, amelyek korai meghibásodást vagy tűzveszélyt eredményeznek.

Különböző szivattyúmotor-típusok CBB60 kondenzátorainak huzalozási konfigurációi

Míg a CBB60 alapvető funkciója az összes egyfázisú motornál ugyanaz, a kábelezési konfigurációk a motor kialakításától függően változnak.

Állandó osztott kondenzátoros (PSC) motor

Ez a leggyakoribb konfiguráció a vízszivattyúkban. A CBB60 futáskondenzátor állandóan sorba van kötve a segédtekerccsel mind az indításhoz, mind a működéshez. Nincs indítókondenzátor és centrifugális kapcsoló sem. Az áramkör egyszerű: az 1. vezeték a fő tekercs egyik végéhez és a kondenzátor egyik kivezetéséhez csatlakozik; a másik kondenzátorkapocs a segédtekercs egyik végéhez csatlakozik; A 2. vezeték (semleges) mindkét tekercs másik végéhez csatlakozik.

Kondenzátorindítás, kondenzátorfutás (CSCR) motor

A nagyobb szivattyúmotorok (általában 1 LE felett) néha indítókondenzátort (CD60, elektrolit) és üzemi kondenzátort (CBB60) is használnak. Az indítókondenzátort egy centrifugális kapcsoló kapcsolja ki, ha a motor eléri a szinkron fordulatszám kb. 75-80%-át. A CBB60 a működés időtartama alatt az áramkörben marad. Ebben a konfigurációban a két kondenzátor párhuzamosan van bekötve indításkor, így sokkal nagyobb összkapacitást és indítónyomatékot biztosítanak, mielőtt az indítókondenzátor kiesne.
