Hogyan lehet tesztelni az AC kondenzátort multiméterrel? | jó vs rossz kondenzátor élő teszt

Annak megállapításához, hogy egy légkondicionáló kondenzátora jó vagy rossz, nem igényel professzionális elektronikai mérnöki ismereteket. Mindaddig, amíg rendelkezik egy „kapacitásteszt” funkcióval rendelkező multiméterrel, követheti ezeket a lépéseket, és maga is félig szakértővé válhat.

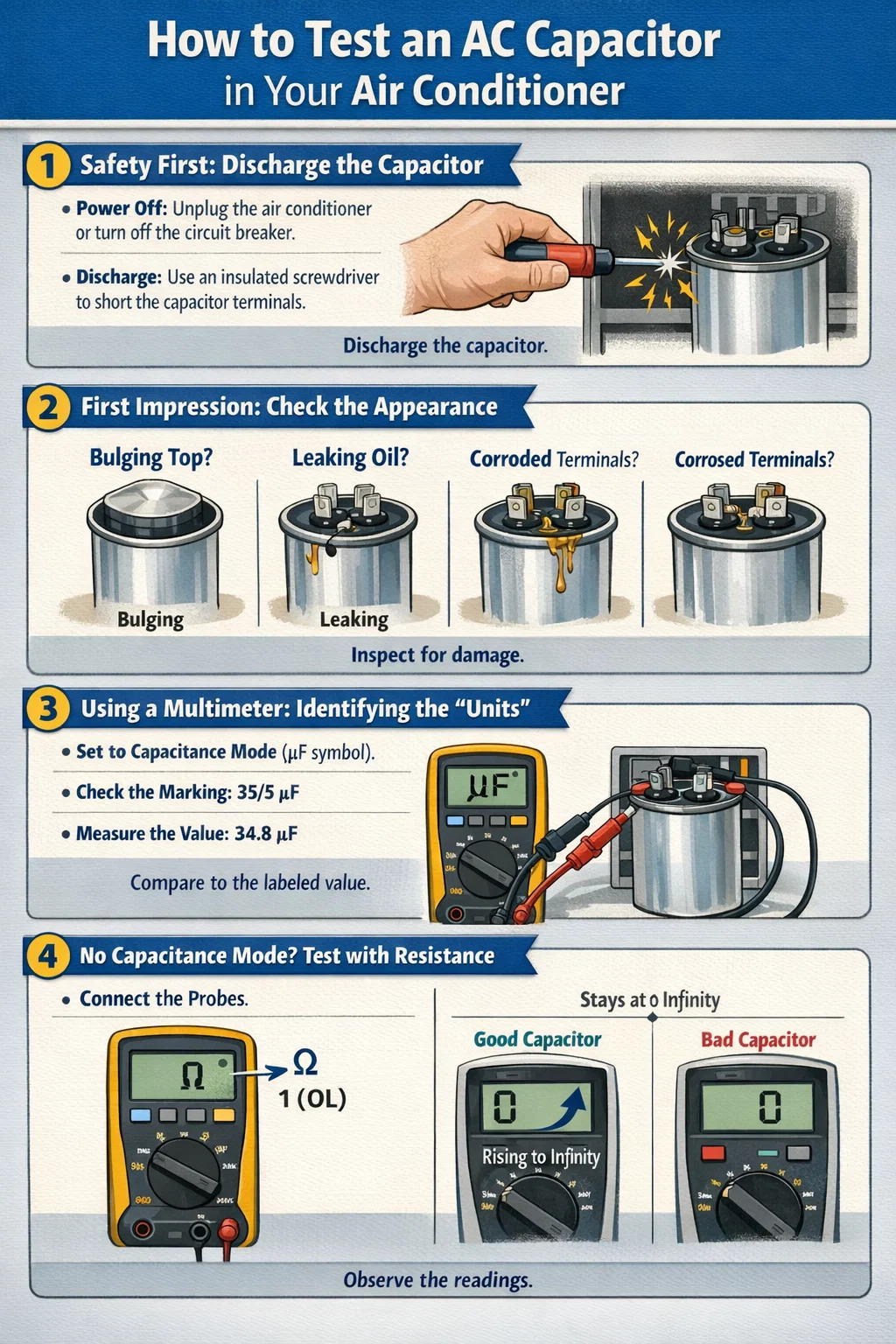

1. A biztonság mindenekelőtt: Kisütni kell a kondenzátort

Ez a lépés a legfontosabb a tesztelés megkezdése előtt. Az AC kondenzátor olyan, mint egy akkumulátor; a tápfeszültség kikapcsolása után is nagyfeszültségű töltést tarthat fenn, és a közvetlen megérintése súlyos áramütést okozhat.
Kikapcsolás: Húzza ki a légkondicionálót vagy kapcsolja ki a megszakítót.
Kisütés: Keressen egy jól szigetelt fogantyúval rendelkező csavarhúzót, és a fém tengely segítségével egyszerre érintse meg a kondenzátor két (vagy három) kivezetését. Ha „pattanást” hall, vagy kis szikrát lát, az azt jelenti, hogy a maradék töltés lemerült.

2. Első benyomás: Ellenőrizze a megjelenést

Néhány hibás AC kondenzátorok még műszerrel sem kell tesztelni; csak ránézésre lehet tudni:
Kidudorodás: A kondenzátor tetejének laposnak kell lennie. Ha domború, mint a kelt kenyér, akkor biztosan eltört.
Szivárgó olaj: Ha olajos folyadék szivárog alulról vagy felülről, az belső sérülést jelez.
Korrózió: Az erősen korrodált kapcsok rossz érintkezést is okozhatnak.

3. Multiméter használata: Az "egységek" azonosítása

Állítsa a multimétert a kapacitásmérési tartományra (általában –|(– vagy nF/μF jelöléssel).
Ellenőrizze a jelöléseket: Minden AC kondenzátor oldalára felírják a kapacitásértékét. Például a "35/5 μF" azt jelenti, hogy ez egy kettős kondenzátor, a nagyobbik 35, a kisebb pedig 5.
Mérje meg a tényleges értéket: Helyezze a multiméter szondákat a megfelelő kivezetésekre (pl. "C" és "HERM" a kompresszorszakasz méréséhez, "C" és "VENTILÁTOR" a ventilátor szakasz méréséhez).
Összehasonlítás: Ha a mért érték jelentősen eltér a megjelölt értéktől (pl. 35-ös, de a mérés csak 10, vagy egyáltalán nincs leolvasás), az azt jelenti, hogy a kondenzátor "gyenge" és cserére szorul.

4. Mi van, ha nincs kapacitástartomány? Használja az ellenállási tartományt, hogy "hallgassa a szívverését"

Ha a multiméter nem rendelkezik dedikált kapacitásmérési funkcióval, az ellenállási tartomány (Ω) segítségével hozzávetőlegesen felmérheti:
Dinamikus megfigyelés: Csatlakoztassa a szondákat, és figyelje a képernyőn megjelenő számokat. Egy jó kondenzátor kis számot mutat, amely gyorsan növekszik, és végül a végtelent (vagy "1"/"OL"-t) jeleníti meg.
Alapelv: Ez azért van, mert a multiméterben lévő akkumulátor tölti a kondenzátort. Ha a szám változatlan marad, vagy mindig 0-t mutat, akkor az AC kondenzátor biztosan hibás.

5. A jó és rossz kondenzátorok gyakori jelei
