Mennyi a CBB60 kondenzátor élettartama?

Mennyi ideig bírja a CBB60 kondenzátor?

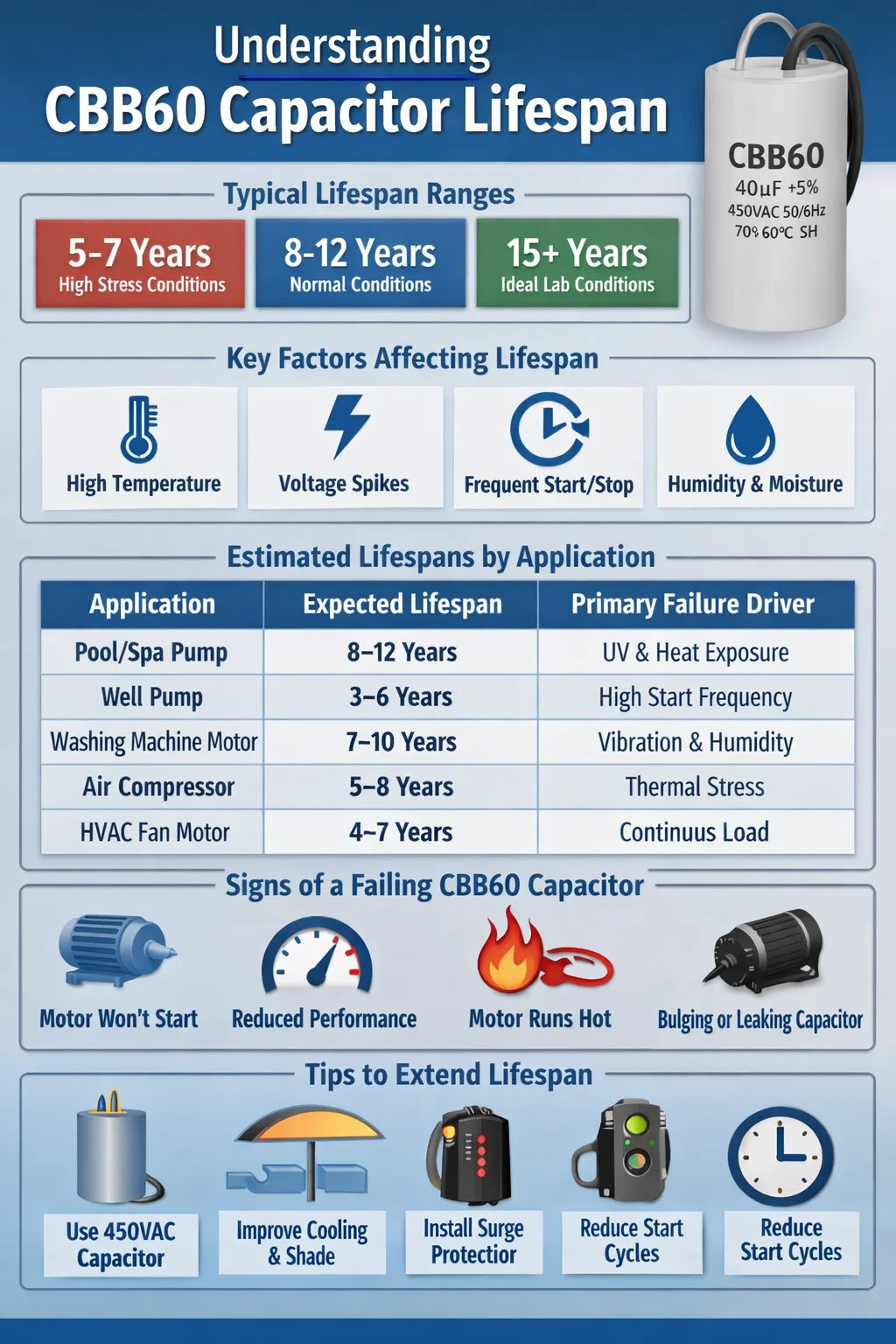

A CBB60 kondenzátor élettartama jellemzően tól 8-12 év normál üzemi körülmények között, bár sok egység korábban – gyakran 5-7 éven belül – meghibásodik, ha hőterhelésnek, feszültségcsúcsoknak vagy folyamatos nagy terhelésű ciklusnak van kitéve. Ideális laboratóriumi körülmények között, szabályozott hőmérséklettel és névleges feszültséggel, egyes CBB60 futási kondenzátorok élettartama meghaladja a 15 évet. A valós telepítési környezetek azonban ritkán felelnek meg ezeknek az ideális paramétereknek.

A CBB60 fémezett polipropilén fólia kondenzátor, amelyet széles körben használnak egyfázisú váltakozó áramú motorokban – különösen vízszivattyúkban, légkompresszorokban, mosógépekben és medenceszivattyúkban. Feladata a motor hatékony indításához és működtetéséhez szükséges fáziseltolódás biztosítása. Mivel folyamatosan váltakozó feszültség alatt működik, romlása fokozatos, de elkerülhetetlen.

A CBB60 kondenzátor élettartamának megértése kritikus fontosságú a karbantartás ütemezéséhez, a költségkezeléshez és a váratlan motorhibák megelőzéséhez. A meghibásodott futási kondenzátor nem csak a motort állítja le – a motor tekercseinek túlmelegedését és kiégését okozhatja, így a 10 dolláros alkatrészcsere 200 dolláros motorjavítássá válik.

Milyen tényezők határozzák meg CBB60 kondenzátor Élettartam

Egyetlen tényező sem szabályozza a CBB60 üzemi kondenzátor élettartamát. Az élettartam a termikus igénybevétel, a feszültség, a páratartalom és a használati szokások összesített eredménye. Az alábbiakban felsoroljuk a legkritikusabb változókat:

Üzemi hőmérséklet

A hőmérséklet a legpusztítóbb erő, amely a CBB60 kondenzátorra hat. A legtöbb CBB60 kondenzátor maximális üzemi hőmérsékletre van méretezve 70°C , néhány prémium változattal 85 °C-ra vagy akár 105°C-ra is. A kondenzátor leromlására vonatkozó Arrhenius-ökölszabály szerint az üzemi hőmérséklet minden 10°C-os emelkedésével a kondenzátor élettartama hozzávetőlegesen felére csökken. Egy 12 évre tervezett egység 40°C-os környezeti hőmérsékleten csak 6 évig bírja 50°C-os környezetben – és mindössze 3 évig 60°C-on.

A kültéri szivattyús alkalmazások forró éghajlaton különösen sérülékenyek. A közvetlen napfényre vagy rosszul szellőző motorházakba szerelt kondenzátorok környezeti hőmérséklete 20–30°C-kal magasabb a levegő hőmérsékleténél, ami drámai mértékben lerövidíti hasznos élettartamukat.

Névleges feszültség vs. tényleges üzemi feszültség

A CBB60 kondenzátorok általában a következőkkel rendelkeznek 250VAC vagy 450VAC . Egy kondenzátor folyamatos működtetése a névleges feszültség felső határán vagy annak közelében felgyorsítja a dielektromos film lebomlását. A feszültségtranziensek – kapcsolás, villámcsapás vagy a hálózat instabilitása által okozott tüskék – részleges kisülési eseményeket okozhatnak a filmrétegeken belül, fokozatosan erodálva a dielektromos anyagot anélkül, hogy azonnali hibát okoznának.

A 450 VAC névleges CBB60 230 V-os rendszerbe történő beszerelése jelentős feszültségtartalékot biztosít, amely jelentősen meghosszabbítja az élettartamot egy 250 VAC egység ugyanabban az alkalmazásban történő használatához képest.

Üzemi ciklus és indítási frekvencia

A napi 50-szer induló és leállító szivattyúkban használt CBB60 kondenzátor sokkal nagyobb igénybevételt ér el, mint egy 8 órán keresztül folyamatosan működő motorban. Minden indítási ciklus beindítási áramlökést és hőciklust vezet be. A nagyfrekvenciás indítóalkalmazások – mint például a nyomástartályos kútszivattyúk vagy az időzítőkkel felszerelt medencerendszerek – kimeríthetik a kondenzátort 3-5 év , függetlenül a névleges élettartamától.

Páratartalom és környezeti expozíció

A kondenzátorházba nedvesség behatolása elektrokémiai korróziót okoz a belső filmben és a vezetékcsatlakozásokban. A nedves környezetben használt CBB60 kondenzátorok – medenceszivattyú-motorok, öntözőrendszerek, kültéri kompresszorok – megfelelő IP-besorolású burkolatot igényelnek. Megfelelő tömítés nélkül a páratartalom 30-50%-kal csökkentheti az élettartamot a száraz beltéri telepítésekhez képest.

Gyártási minőség és kapacitástűrés

Nem minden CBB60 kondenzátort gyártanak azonos szabvány szerint. A nem ellenőrzött beszállítók költségvetési egységei gyakran vékonyabb dielektromos fóliát, alacsonyabb tisztaságú polipropilént és alacsonyabb minőségű végpermetezést használnak. Ezek az egységek 2-3 éven belül jelentős kapacitáseltolódást mutathatnak – ez az öregedés elsődleges mutatója. A ±5%-os kapacitástűréssel és UL/TÜV-tanúsítvánnyal rendelkező prémium CBB60 kondenzátorok általában sokkal tovább tartanak stabil teljesítményt, mint a nem tanúsított, ±10%-os vagy nagyobb tűrésű alternatívák.

CBB60 kondenzátor élettartama az alkalmazás típusa szerint

A különböző alkalmazások különböző feszültségi profiloknak teszik ki a CBB60 futási kondenzátort. Az alábbi táblázat összefoglalja a valós élet várható élettartamát a gyakori felhasználási esetekben:

Jelek arra, hogy a CBB60 kondenzátor meghibásodott vagy már meghibásodott

Mivel a CBB60 futási kondenzátor fokozatosan leépül, a korai tüneteket könnyű figyelmen kívül hagyni. Mire a motor nem hajlandó teljesen elindulni, már jelentős feszültség nehezedhetett a motor tekercseire. A korai figyelmeztető jelek felismerése lehetővé teszi a proaktív cserét a másodlagos károsodás bekövetkezése előtt.

A motor küzd, vagy nem indul el

A legnyilvánvalóbb tünet. A hangosan zümmögő, de nem pörögő motorok, vagy olyanok, amelyek csak többszöri próbálkozás után indulnak be, szinte mindig gyenge vagy kimerült kondenzátorral küzdenek. Szivattyús alkalmazásoknál ez gyakran abban nyilvánul meg, hogy a szivattyú zümmögő hangot ad ki vízáramlás nélkül.

Csökkentett motorteljesítmény vagy sebesség

A jelentős kapacitást vesztett kondenzátor – mondjuk a névleges 25 µF-ról 18 µF-ra esett – továbbra is lehetővé teheti a motor indítását, de csökkentett nyomatékkal és hatékonysággal. Egy szivattyú észrevehetően kisebb nyomást vagy áramlási sebességet biztosíthat. Előfordulhat, hogy a légkompresszornak tovább tart az üzemi nyomás elérése. Ezeket a teljesítménycsökkenéseket gyakran mechanikai kopásnak tulajdonítják, amikor a valódi ok a kondenzátor leromlása.

Motor Forró

A meghibásodott CBB60 kondenzátor nagyobb áramfelvételre kényszeríti a motort, hogy kompenzálja a csökkent fáziseltolási hatékonyságot. Ez a többletáram a motor megemelkedett hőmérsékletében nyilvánul meg. Ha az általában melegen működő motorház túlságosan felforrósodott ahhoz, hogy megfogja, ellenőrizze a kondenzátort, mielőtt feltételezné, hogy a motor csapágyai vagy tekercsei hibásak.

Fizikai sérülés látható a kondenzátoron

Közvetlenül ellenőrizze a kondenzátort. A hiba fő vizuális mutatói a következők:

• Kidudorodó vagy deformálódott műanyag burkolat
• Repedések vagy repedések a házon
• Elszíneződés vagy égési nyomok a kivezetések körül
• Olajos maradványok vagy szivárgás (a filmkondenzátorokban ritka, de extrém meghibásodások esetén lehetséges)
• Korrodált vagy meglazult csatlakozók

Ezen fizikai jelek bármelyike azt jelzi, hogy a kondenzátort azonnal ki kell cserélni, függetlenül attól, hogy a motor éppen jár-e.

Kapacitásmérés a tűréshatáron kívül

A végleges teszt. Egy kapacitásfunkciós digitális multiméter vagy egy dedikált kondenzátorvizsgáló segítségével mérje meg a tényleges kapacitást, és hasonlítsa össze a címkén feltüntetett névleges értékkel. Egy kondenzátor többet olvas mint 10%-kal a névleges érték alatt degradáltnak kell tekinteni és ki kell cserélni. A több mint 20%-os alacsony érték szinte biztosan megmagyarázza a motorteljesítmény-problémákat. Például egy 30 µF CBB60 22 µF értéke jóval túl van a hasznos élettartamán.

A CBB60 futási kondenzátor megfelelő tesztelése

A CBB60 kondenzátor tesztelése egyszerű a megfelelő eszközökkel és biztonsági óvintézkedésekkel. A kondenzátor töltést tárol, és használat előtt biztonságosan le kell meríteni.

Lépésről lépésre tesztelési eljárás

1. Kapcsolja le a motort, és várjon legalább 60 másodpercet.
2. Kisütjük a kondenzátort úgy, hogy rövid időre 20 000 ohmos ellenállást csatlakoztatunk a kapcsaihoz – soha ne zárja rövidre közvetlenül.
3. Távolítsa el a kondenzátort az áramkörből a vezetékek leválasztásával.
4. Állítsa a multimétert kapacitás módba (µF).
5. Csatlakoztassa a mérőszondákat a kondenzátor kivezetéseihez (AC film kondenzátorok esetén a polaritás nem számít).
6. Olvassa le a mért értéket, és hasonlítsa össze a kondenzátor címkéjén feltüntetett értékkel.
7. Cserélje ki, ha a mért érték több mint 10%-kal a névleges érték alatt van.

A 40 µF CBB60 esetében az elfogadható tartomány jellemzően 36 µF és 44 µF között . A 33 µF leolvasás leromlást jelez. A 15 µF leolvasás a kondenzátor közel teljes meghibásodását jelzi.

Egyes HVAC technikusok és motorszakértők az ekvivalens soros ellenállást (ESR) is tesztelik, amely a dielektromos film öregedésével nő. A magas ESR még egy elfogadható kapacitású egységben is teljesítményproblémákat okozhat – bár ez a teszt dedikált ESR-mérőt igényel, nem pedig szabványos multimétert.

Hogyan lehet meghosszabbítani a CBB60 kondenzátor élettartamát

Számos egyszerű gyakorlat jelentősen meghosszabbíthatja a CBB60 kondenzátor élettartamát, elhalasztva a csereköltségeket és csökkentve a nem tervezett állásidőt.

Túlértékelje a feszültséget

Bármilyen 230 V-os alkalmazáshoz használjon 450 VAC névleges CBB60-at 250 VAC helyett. Az extra feszültségmagasság drámaian csökkenti a dielektromos feszültséget. A költségkülönbség minimális – jellemzően 1-3 dollár –, míg az élettartam haszna években mérhető.

A hőkezelés javítása

Ahol lehetséges, a motort és a kondenzátort árnyékolt, szellőző helyre szerelje. Ha egy kültéri szivattyúmotort egyszerű árnyékoló burkolattal látunk el, a környezeti hőmérséklet 10-15°C-kal csökkenhet, ami az Arrhenius-féle összefüggés szerint megkétszerezheti a kondenzátor funkcionális élettartamát. Győződjön meg arról, hogy a motorházak megfelelő légáramlással rendelkeznek, és nincsenek tele hőszigetelő anyaggal.

Használjon túlfeszültségvédőt vagy varisztort

Fémoxid varisztor (MOV) vagy teljes áramkör túlfeszültség-védő felszerelése a motor előtt megvédi a CBB60-at a feszültségtranziensektől. Ez különösen fontos azokon a területeken, ahol gyakori zivatarok vagy instabil hálózati áram van. A MOV rögzíti a feszültségcsúcsokat, mielőtt azok megterhelik a kondenzátor dielektromos filmjét.

Csökkentse a szükségtelen indítási ciklusokat

Kútszivattyús rendszerek esetén a nyomástartó tartály térfogatának növelése csökkenti a napi indítási ciklusok számát. A megfelelő méretű nyomástartó tartály napi 80-ról kevesebb mint 20-ra képes levágni, jelentősen meghosszabbítva a kondenzátor élettartamát. A medenceszivattyúknál ugyanazt az előnyt éri el, ha hosszabb egy ciklust futtat több rövid ciklus helyett.

Proaktív csere ütemezése

Ahelyett, hogy várna a meghibásodásra, cserélje ki a CBB60 kondenzátorokat megelőző ütemterv szerint. A nagy igénybevételi ciklusú alkalmazásoknál ésszerű 5 évente cserélni. Szezonális használatú szivattyúknál 8-10 évente. A CBB60-as kondenzátor általában között van 5 és 25 dollár a névleges kapacitástól és feszültségtől függően – a motortekercselés javításának vagy a kondenzátor meghibásodása miatti teljes motorcserének a költségének töredéke.

Csere CBB60 kondenzátor kiválasztása

A meghibásodott CBB60 cseréjekor kritikus fontosságú a specifikációk megfelelő illeszkedése. A helytelen kapacitásérték használata – akár csak kis mértékben is – befolyásolja a motor indítónyomatékát és a működési hatékonyságot. Alulméretezett névleges feszültség használata az új egység idő előtti meghibásodását kockáztatja.

Legfontosabb specifikációk

• Kapacitás (µF): Pontosan meg kell egyeznie az eredeti értékkel, vagy ±5–10%-on belül kell maradnia. A szokásos CBB60 értékek 1 µF és 100 µF között vannak. Ne helyettesítse más értékkel a motor gyártójának specifikációinak elolvasása nélkül.
• Névleges feszültség (VAC): Meg kell egyeznie vagy meg kell haladnia az eredeti besorolást. A 250 VAC-ról 450 VAC-ra történő frissítés 230 V-os rendszerben elfogadható és előnyös.
• Gyakoriság: Erősítse meg az 50 Hz-es vagy 60 Hz-es kompatibilitást a hálózati frekvenciától függően.
• Fizikai méret: A cserének fizikailag illeszkednie kell a kondenzátor tartókonzoljához. A CBB60 kondenzátorok ovális, kerek és téglalap alakú, változó méretű házakban kaphatók.
• Hőmérséklet besorolás: Meleg környezetben válasszon egy 85°C vagy 105°C névleges egységet a normál 70°C helyett.
• Minősítés: Minimális minőségbiztosítási mutatóként keresse az UL, CE vagy TÜV jelöléseket.

Kerülje el a kísértést, hogy az elérhető legolcsóbb opciót vásárolja meg. A rendkívül alacsony áron értékesített, márka nélküli CBB60 kondenzátorok kapacitásértékei gyakran egy-két éven belül a tűréshatáron kívülre sodródnak, így gyorsan újraindul a hibaciklus. Ha egy elismert gyártó minőségi egységébe fektet be – például Vishay, Kemet, Epcos vagy Shengye – nagyobb megbízhatóságot és valódi 8–12 éves élettartamot biztosít.

CBB60 vs. egyéb futási kondenzátortípusok: az élettartam összehasonlítása

A CBB60 egy fémezett polipropilén fólia kondenzátor. Ha megérti, hogyan viszonyul más technológiákhoz, az segít kontextusba helyezni az élettartamra vonatkozó elvárásait.

A CBB60 polipropilén fólia felépítése jelentős élettartam-előnyt biztosít a hagyományos elektrolitos vagy olajjal töltött papírkondenzátorokkal szemben. Fő jellemzője - öngyógyító képesség — azt jelenti, hogy a feszültségcsúcsok okozta kisebb dielektromos meghibásodásokat a vékony fémréteg helyi elpárologtatása automatikusan kijavítja, lehetővé téve a kondenzátor működését olyan események után is, amelyek más kondenzátortípusokat véglegesen tönkretennének.

A gyakori CBB60 kondenzátor meghibásodási módok magyarázata

A CBB60 kondenzátorok meghibásodásának megértése segít megjósolni az élettartam végét, és különbséget tenni a fokozatos leromlás és a hirtelen katasztrofális meghibásodás között.

Fokozatos kapacitásvesztés

A leggyakoribb hibamód. Az évek során a fémezett polipropilén fólia lassú elektrokémiai lebomláson megy keresztül. A fémes réteg – jellemzően alumínium vagy cink – fokozatosan oxidálódik, és a fólia éleitől befelé húzódik vissza, csökkentve ezzel a lemez effektív felületét és ezáltal a kapacitást. Ez a folyamat hő hatására felgyorsul. A 25 µF-nál kezdődő CBB60 5 ​​év után 22 µF-ra, 10 év után pedig 18 µF-ra sodródhat meleg környezetben.

Nyitott áramköri hiba

Ha a CBB60 meghibásodik, nulla kapacitást biztosít. A motor nem kap fáziseltolási rásegítést, és általában vagy megtagadja az indítást, vagy nagyon lassan indul, túlzott zümmögéssel. A nyitott meghibásodásokat gyakran a belső vezetékcsatlakozások fáradásos törése, a kapocskorrózió vagy az öngyógyító tartalék teljes kimerülése okozza túl sok feszültségtranziens után.

Rövidzárlati hiba

Kevésbé gyakori, de veszélyesebb. A rövidre zárt CBB60 kis ellenállású utat hoz létre a váltakozó áramú tápegységen keresztül, nagyon nagy áramot vesz fel, amely másodperceken belül kioldhatja a megszakítókat, károsíthatja a vezetékeket vagy tönkreteheti a motorindító tekercseket. A fóliakondenzátorok rövidzárlati meghibásodását leggyakrabban katasztrofális túlfeszültség okozza – villámcsapás, erős áramlökések –, amelyek túlterhelik az öngyógyító mechanizmust, és állandó vezető utakat ütnek át a dielektromos filmen.

Thermal Runaway

Egy sajátos hibaút, ahol a belső hőtermelés – amelyet a kondenzátor öregedésével növekvő ESR okoz – tovább gyorsítja a degradációt, ami viszont több hőt termel. Ez a pozitív visszacsatolási hurok gyors meghibásodást okozhat. Leggyakrabban azoknál a kondenzátoroknál fordul elő, amelyek már a hőmérséklet-besorolási mennyezet közelében működnek. A termikus kifutás gyakran a meghibásodott egységeknél látható jellegzetes kidudorodó vagy repedezett házat eredményezi.

Karbantartási ütemterv ajánlások CBB60 kondenzátorokhoz

A CBB60 futáskondenzátorok proaktív karbantartása egyszerű, és ellenőrzésenként kevesebb mint 15 percet vesz igénybe. Az időbefektetés sokkal kisebb, mint a berendezés váratlan meghibásodásának költsége és megszakítása.

Éves ellenőrzés (minden kérelem)

• Szemrevételezéssel ellenőrizze a fizikai sérülést, deformációt vagy elszíneződést
• Ellenőrizze a kapcsok csatlakozásait korrózió vagy lazaság szempontjából
• Jegyezze fel a motor indítási viselkedésében vagy teljesítményében bekövetkezett változásokat
• Ellenőrizze, hogy a kamra szellőzése akadálytalan-e

3 évente (nagy igénybevételű vagy kültéri alkalmazások)

• Mérje meg a kapacitást multiméterrel, és jegyezze fel az értéket
• Hasonlítsa össze a névleges értékkel – cserélje ki, ha több mint 10%-kal a specifikáció alatt van
• Kövesse nyomon a trendet: egy egység, amely három éve 24 µF volt (25 µF), most pedig 21 µF, a vártnál gyorsabban romlik

Megelőző csere idővonal

• Kútszivattyúk és nagy ciklusú alkalmazások: cserélje ki mindegyiket 4-5 év
• Medenceszivattyúk és szezonális felszerelések: cserélje ki mindegyiket 7-8 év
• Alacsony felhasználású beltéri alkalmazások: cserélje ki mindegyiket 10 év vagy az elsodródás első jelére
• Kereskedelmi HVAC rendszerek: igazítsa a cserét a kompresszor vagy a motor nagyjavítási ütemtervéhez

Hatékony gyakorlat a több szivattyú- vagy motorrendszert felügyelő létesítményvezetők számára, ha naplót vezetnek a kondenzátorok telepítési dátumairól és a mért kapacitásértékekről. A berendezéspark mintafelismerése gyorsan feltárja, hogy mely telepítési környezetek a legnehezebbek a kondenzátorok számára, lehetővé téve a hűtés vagy védelem célzott fejlesztését.
