Hogyan kell csatlakoztatni a CBB60 kondenzátort?

A közvetlen válasz: Hogyan a CBB60 kondenzátor Csatlakozik

A CBB60 kondenzátor párhuzamosan csatlakozik a motor segéd (futási) tekercséhez – nem sorba a fő tápvezetékkel. Két kivezetése nem polarizált, így nincs pozitív vagy negatív oldala, ami miatt aggódni kellene. Az egyik kivezetés a motor segédtekercs vezetékéhez, a másik pedig a hálózati feszültség kivezetéséhez csatlakozik (ugyanaz a pont, amely a fő tekercset táplálja). Ez létrehozza azt a fáziseltolást, amelyre a motornak szüksége van a nyomaték generálásához és a hatékony működéshez.

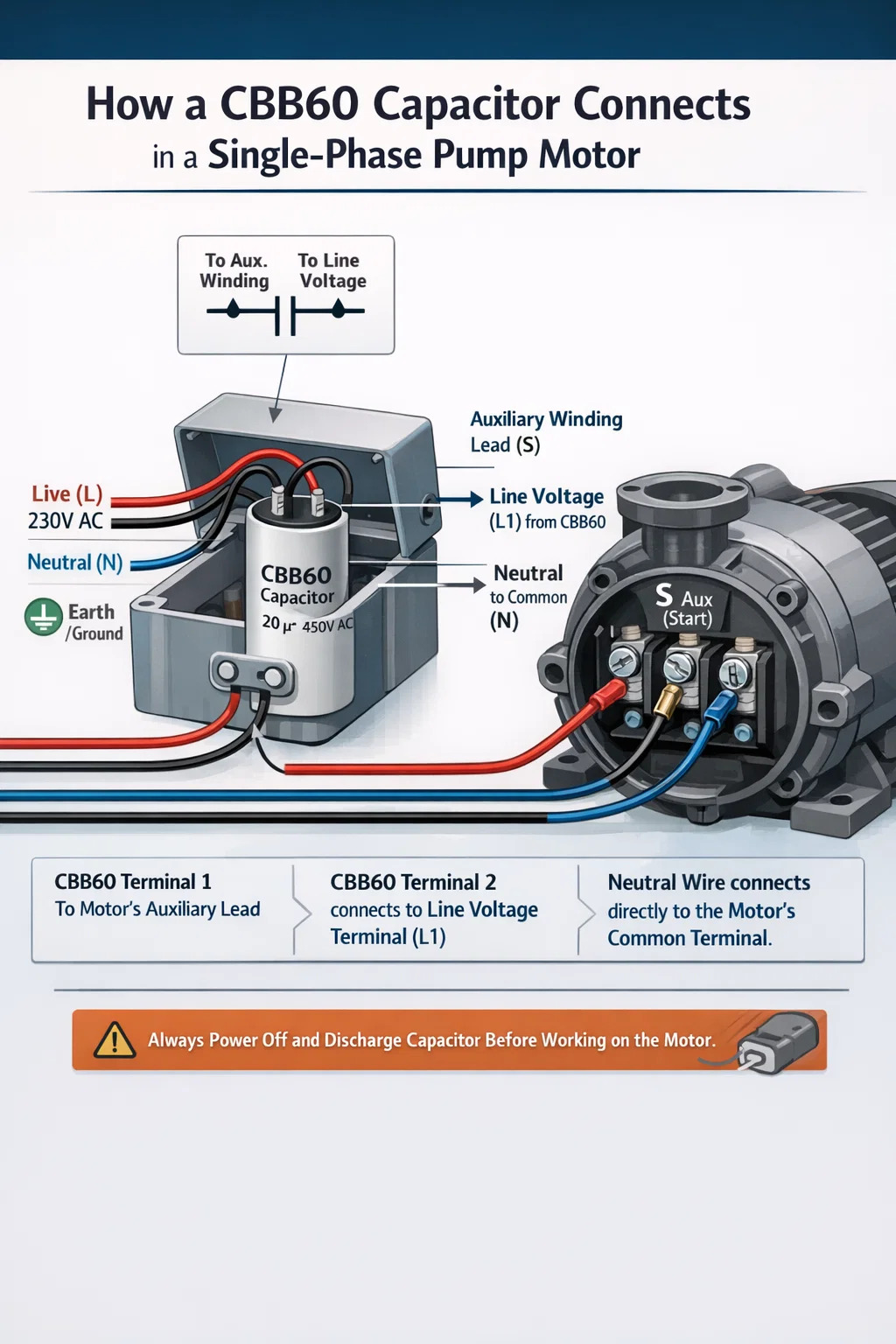

A legáltalánosabb forgatókönyv esetén – egyfázisú szivattyúmotor külső kondenzátordobozzal – a bejövő feszültség alatt álló vezeték és a motor segédvezetéke egyaránt a CBB60-on landol, míg a nulla közvetlenül a motor közös termináljához csatlakozik. A motor azért működik, mert a kondenzátoron áthaladó áram nagyjából 90 fokkal vezeti a tápfeszültséget, és olyan forgó mágneses teret hoz létre, amelyet egyfázisú tápegység önmagában nem képes létrehozni.

Mielőtt hozzáérne bármilyen vezetékhez, kapcsolja ki a megszakítót, multiméterrel ellenőrizze a nulla feszültséget a motor kapcsain, és kisütje a kondenzátort egy 20 000 ohmos ellenálláson keresztül. A feltöltött, 450 VAC névleges CBB60 akár órákig is képes halálos feszültséget tartani a tápfeszültség lekapcsolása után.

Miért létezik a CBB60 kondenzátor az áramkörben?

Az egyfázisú váltakozó áramú motorok nem tudnak önindítani. Az egyfázisú tápegység pulzáló mágneses teret hoz létre, amely másodpercenként 100 vagy 120-szor megfordítja az irányt (50 Hz vagy 60 Hz rácsfrekvenciától függően), de nincs benne forgása. A forgórész forgásához a motornak két térben és időben eltolt mágneses mezőre van szüksége – hatékonyan szimulálva a kétfázisú teljesítményt.

A CBB60 futási kondenzátor biztosítja az időeltolódást. Mivel a kondenzátoron áthaladó áram körülbelül 90 fokkal vezeti át rajta a feszültséget, a segédtekercsben lévő áram fázison kívül van a fő tekercsben lévő árammal. Ez a két eltolt áram két, egymástól térben elkülönülő mágneses mezőt hoz létre, amelyek együtt forgó hatást keltenek, mozgásba hozva a rotort és fenntartják azt a működés során.

Ellentétben az indítókondenzátorral – amelyet egy centrifugális kapcsoló kapcsol ki az áramkörből, ha a motor eléri a névleges fordulatszám nagyjából 75%-át – a CBB60 futás közben folyamatosan csatlakoztatva marad. Ezért használ fémezett polipropilén fólia konstrukciót, nem pedig elektrolitikus kémiát: el kell viselnie a folyamatos váltakozó feszültséget anélkül, hogy leromlana. Általános CBB60-besorolások a szivattyúmotorok fesztávolságára vonatkozóan 6 µF és 100 µF között , 250 VAC vagy 450 VAC névleges feszültséggel.

Kezdés előtt összegyűjtendő eszközök és anyagok

Ha a kezdés előtt kéznél van a megfelelő felszerelés, megakadályozza a munka közbeni improvizációt, amely nem biztonságos parancsikonokhoz vezet.

• Digitális multiméter AC feszültség és kapacitás (µF) mérési funkciókkal
• Kisülési ellenállás: 20 000 ohm (20 kΩ), 5 W-on vagy nagyobb névlegesen , szigetelt vezetékekkel
• Szigetelt csavarhúzók (laposfejű és Phillips)
• Huzalcsupaszító és racsnis krimpelő szerszám
• A CBB60 kapcsokhoz méretezett ásó csatlakozók (általában 6,3 mm-es anya ásó)
• Elektromos szalag vagy öntapadó hőre zsugorodó cső
• Szorító ampermérő (a telepítés utáni áramellenőrzéshez)
• A motor kapcsolási rajza – nyomtatva az adattábla címkéjére, a kapocsfedél belsejében vagy a motor dokumentációjában
• Gumitalpú lábbelik és feszültség-besorolt szigetelt kesztyűk
• Kizáró/kijelölő eszköz a megszakítóhoz, ha megosztott vagy kereskedelmi környezetben dolgozik

Mielőtt bármit is eltávolítana, fényképezze le a meglévő vezetékeket legalább két szögből. A zsúfolt csatlakozódobozokban vagy külső kondenzátorházakban ez a fotó sokkal többet ér, mint a vezetékek memória alapján történő rekonstrukciója.

Lépésről lépésre a szivattyúmotor csatlakoztatási eljárása

Ez az eljárás a legáltalánosabb CBB60 telepítésre vonatkozik: egyfázisú vízszivattyú vagy medenceszivattyú motor, akár külső kondenzátorházzal, akár közvetlenül a motor kapocsdobozában található kondenzátorral. Ugyanez a logika vonatkozik a légkompresszorokra, mosógépekre és HVAC ventilátormotorokra.

1. lépés – Kapcsolja ki a tápfeszültséget és erősítse meg a nulla feszültséget

Kapcsolja ki a motort tápláló megszakítót. Ha rendelkezésre áll, alkalmazzon elzáró eszközt. Állítsa a multimétert AC feszültségre, és vizsgálja meg a motor bemeneti kapcsait. Az olvasmánynak lennie kell 0 V mielőtt folytatná. Ne hagyatkozzon arra, hogy a kapcsoló vagy az időzítő kikapcsolt állapotban legyen – ellenőrizze közvetlenül a mérőműszerrel.

2. lépés – Kisütjük a meglévő kondenzátort

Tartsa a kisülési ellenállást a szigetelt testénél fogva. Érintsen meg egy-egy vezetéket a kondenzátor mindegyik kivezetéséhez egyszerre, és tartsa lenyomva legalább 5 másodpercig. Ezután szondázzon át a kivezetéseken, miközben a multiméter DC feszültségre van állítva – győződjön meg arról, hogy a leolvasott feszültség 0 V vagy annak közelében van, mielőtt eltávolítana bármilyen vezetéket vagy közvetlenül megérintené a kivezetéseket.

3. lépés – Dokumentálja a meglévő vezetékeket

Készítsen tiszta fényképeket. Ha a vezetékek színei nem egyértelműek, vagy több vezeték osztozik egy terminálon, helyezzen el kis maszkolószalagot minden vezetékre, mielőtt bármit eltávolítana. Jegyezze meg, hogy mely vezetékek csatlakoztak az egyes kondenzátorkapcsokhoz, és hová megy a vezetékek másik vége az áramkörben.

4. lépés – Távolítsa el a régi kondenzátort

Húzza le az ásó csatlakozókat a kondenzátor kapcsairól. Ha rozsdásodtak és nem távolíthatók el, használjon szigetelt fogót a csatlakozótest megfogásához – soha ne magánál a vezetéknél fogva húzza meg, mert ez eltörheti a préselést. Csavarja ki vagy akassza le a rögzítőkeretet, és távolítsa el a régi kondenzátort. Tedd félre; ne zárja rövidre a kivezetéseit, és ne helyezze lazán fém szerszámosládába.

5. lépés – Azonosítsa a motorkapcsokat

Keresse meg a motor sorkapcsát, és illessze a címkéket a kapcsolási rajzhoz. Háromvezetékes motornál (a leggyakoribb konfiguráció) a sorkapcsok a következők:

• Gyakori (C): Megosztott kapcsolat a fő- és a segédtekercsek között; semlegeshez csatlakozik
• Fő (M vagy R): A fő tekercs szabad vége; hálózati feszültségre csatlakozik
• Indítás/Futás (S): A segédtekercs szabad vége; a CBB60 egyik termináljához csatlakozik

Ha a kapocscímkék hiányoznak vagy olvashatatlanok, azonosítsa azokat ellenállásméréssel. Mérje meg az ellenállást mindhárom vezetékpár között. A pár a legnagyobb ellenállás az M–S (mindkét tekercs sorba van kapcsolva). A legkisebb ellenállású pár a C–M (magában a fő tekercs, nehezebb vezeték). A közbenső ellenállás C–S (egyedül a segédtekercs). A két legalacsonyabb érték közös vezetéke a C.

6. lépés – Hozza létre a CBB60 csatlakozásait

A szabványos csatlakozás kondenzátoros egyfázisú motorokhoz:

• CBB60 1. terminál → A motor segédtekercs kapcsa (S vagy Z1)
• CBB60 2. terminál → Hálózati feszültség kivezetése (L1, ugyanaz a kapocs, amely a fő tekercset táplálja)
• Semleges (N) → A motor közös (C) kapcsa közvetlenül, nem a kondenzátoron keresztül

Préselje rá a friss ásócsatlakozókat a vezetékvégekre, ha a régiek korrodálódtak vagy deformálódtak. Tolja az egyes ásócsatlakozókat teljesen a kondenzátor kivezetésére, amíg kattanással vagy határozott ellenállással be nem illeszkedik. Egy enyhe ujjnyomással eltávolítható csatlakozó nincs megfelelően rögzítve.

7. lépés – Szerelje fel biztonságosan a kondenzátort

Rögzítse a CBB60-at a tartójába vagy a hevederébe, hogy ne rezeghessen szabadon. A nem támogatott kondenzátorra átvitt motorrezgés idővel kifárasztja a belső vezetékcsatlakozásokat, végül szakadási hibát okozva. Ügyeljen arra, hogy a kondenzátortest ne érintkezzen forró motorfelületekkel, éles fémélekkel vagy mozgó alkatrészekkel, például ventilátorlapátokkal vagy szíjhajtásokkal.

8. lépés – Állítsa vissza az áramellátást és a tesztüzemet

Helyezze vissza a csatlakozófedelet, vagy zárja le a kondenzátorházat. Állítsa vissza a tápfeszültséget a megszakítónál, és figyelje meg a motor indulását. Habozás, búgás vagy ismételt próbálkozás nélkül 1-3 másodpercen belül eléri a teljes sebességet. Szivattyú esetén a vízáramlást azonnal meg kell kezdeni. Ha a motor pörgés nélkül zúg, azonnal kapcsolja le az áramellátást – zárt rotor áramot vesz fel (általában a normál üzemi áram 5-7-szerese), és 20-30 másodpercen belül túlmelegszik és károsítja a tekercseket.

A CBB60 bekötése külső kondenzátorházban

Sok egyfázisú szivattyúmotor – különösen a felszíni szivattyúk, a perifériás szivattyúk és a búvárszivattyú-vezérlődobozok – a CBB60-at külön műanyag vagy fém burkolatba szerelik, nem pedig a motor saját csatlakozódobozába. Ez az elrendezés leegyszerűsíti a kondenzátorcserét és védi az alkatrészt a motor hőjétől.

A külső burkolat általában négy csatlakozóval vagy két pár vezetékbemeneti ponttal rendelkezik. A belső vezetékek a következő elrendezést követik:

• Hálózati feszültség (L) belép a burkolatba, és egy CBB60 terminálhoz csatlakozik, valamint átmegy a motor fő tekercs vezetékén
• A motor segédtekercs vezetéke a házon belüli másik CBB60 terminálhoz csatlakozik
• A hálózati nullapont (N) közvetlenül a motor közös kivezetésére jut át anélkül, hogy megérintené a kondenzátort
• A földelés/földelés a motorkerethez csatlakozik, és nem lép kölcsönhatásba a kondenzátor áramkörrel

Ha a ház egy zárt vagy félig lezárt egység, amelyet teljes szerelvényként értékesítenek, a benne lévő CBB60 előre be van kötve, és a telepítő csak a hálózati tápkábeleket és a motorvezető vezetékeket csatlakoztatja a doboz külső kapcsaihoz. Ebben az esetben az egyetlen döntés az, hogy a dobozba szerelt csere CBB60 pontosan megfeleljen az eredeti specifikációnak.

Egyes külső dobozok meghatározott fizikai kondenzátorméretet és kapocstávolságot tartalmaznak. Csere megrendelése előtt mérje meg az eredeti egység méreteit – magasságát, átmérőjét (kerek házak esetén) és kapcsok távolságát. Előfordulhat, hogy a megfelelő elektromos besorolású, de rossz fizikai méretekkel rendelkező CBB60 nem illeszkedik a tartókonzolhoz, még akkor sem, ha a vezetékek azonosak lennének.

CBB60 csatlakozási konfigurációk különböző motortípusokhoz

A kapocscímkék és a fizikai elrendezés motorgyártónként és alkalmazásonként különbözik, de a mögöttes áramköri kapcsolat mindig ugyanaz: a CBB60 párhuzamosan hidalja át a segédtekercselési útvonalat. Az alábbi táblázat a leggyakoribb konfigurációkat mutatja be.

Olvassa el a motor bekötési rajzát a megfelelő kivezetések megtalálásához

A motor kapcsolási rajza teljesen megszünteti a találgatásokat. Nyomtatásra kerül a motorházra ragasztott címkére, a kapocsdoboz fedelének belsejébe vagy egy külön adatlapra. A két szükséges információ kinyerésének megtanulása – hol vannak a segédtekercs végei, és melyik kapocs hordozza a hálózati feszültséget – kevesebb mint egy percet vesz igénybe, ha megismeri a szimbólumokat.

Kondenzátor szimbólum a motor diagramokon

A CBB60 két párhuzamos, azonos méretű függőleges vonalként látható (nem polarizált AC típus). A szimbólum egyik sora a segédtekercs szimbólumhoz kapcsolódik; a másik vezeték a hálózati feszültség útjára csatlakozik. Kövesse ezt a két csatlakozási pontot a diagramon a motor fizikai terminálcímkéihez, és ez a két CBB60 csatlakozási pont.

Terminálcímkerendszerek régiónként

• IEC / európai: Fő tekercselés U1, U2 kapcsok; segédtekercselés Z1, Z2 kapcsok. A CBB60 a Z1-en és a Z2-n keresztül csatlakozik (vagy egyes konfigurációkban a Z1-től az U1-hez)
• Észak-Amerika: T1, T2, T3 vagy Common, Run, Start elnevezésű terminálok. A CBB60 a Run és Start (vagy az Indítás és a hálózati feszültség) közé csatlakozik
• Kínai szivattyúmotorok (a legtöbb CBB60 alkalmazás): Színkódolt vezetékek, nem pedig feliratozott csatlakozók. Fekete = fő tekercs, piros = segédtekercs, sárga-zöld = föld. A CBB60 a piros vezeték és a fekete vezeték közé csatlakozik (vonaloldal)

Kapcsok keresése diagram nélkül az ellenállásmérés segítségével

Három vezetékes motoron, amelyen nincs diagram, használja a multimétert ohmos módban az ellenállás mérésére mindhárom vezetékkombináció között:

• Jegyezze fel mindhárom leolvasást: A–B, A–C, B–C
• A legnagyobb ellenállás pár a Main–Start (mindkét tekercs sorba van kapcsolva). Példa: 23 Ω
• A legkisebb ellenállás pár a Common–Main (csak fő tekercs, vastagabb vezeték). Példa: 8 Ω
• A középső ellenálláspár Common–Start (csak segédtekercs, vékonyabb huzal). Példa: 15 Ω
• A legalacsonyabb és középső leolvasásban is megjelenő vezeték közös (C)
• A CBB60 a Start (S) és a vonali terminál közé csatlakozik (ugyanaz a vezeték, mint a fő tápegység)

Ez a módszer megbízhatóan működik minden szabványos kondenzátoros egyfázisú motoron, függetlenül a címkétől, a kortól vagy a gyártó országától.

Kritikus vezetékezési hibák és következményeik

A következő hibák mindegyike kiszámítható és diagnosztizálható eredményt eredményez. Ezek előzetes ismerete megakadályozza az utómunkálatokat, védi a motort és elkerüli a biztonsági kockázatokat.

A CBB60 soros csatlakoztatása a tápvonalhoz

Ha a kondenzátort a hálózati tápegység és a motor bemenete közé helyezi – a segédtekercs helyett – korlátozza azt az áramerősséget, amelyet a motor a kondenzátor impedanciáján keresztül felvehet. 50 Hz-en egy 25 µF-os kondenzátor impedanciája nagyjából 127 ohm, ami 230 V-on az áramerősséget 1,8 A alá korlátozza. Egy tipikus 750 W-os szivattyúmotor működéséhez 3-4 A szükséges. A motor nem indul el vagy leáll semmilyen jelentős terhelés alatt, és a kondenzátor áramfeszültséget tapasztal a tervezési paraméterein kívül.

Rossz kapacitásérték használata

A motortervezők minden tekercskonfigurációhoz pontosan kiszámítják a szükséges kapacitást. Egy CBB60 20%-kal a névleges kapacitás alatt észrevehetően csökkenti az indítási nyomatékot, és a motor a megadottnál melegebben jár. A névleges értéknél 20%-kal nagyobb kondenzátor túlzott áramot okoz a segédtekercsen keresztül, ami túlmelegíti azt és a szokásosnál gyorsabban rontja a tekercsszigetelést. Mindig pontosan igazítsa a µF értéket, vagy maradjon ±5%-on belül a motor adattábláján szereplő specifikációhoz képest.

Alul névleges feszültség

A 250 VAC névleges CBB60 230 V-os rendszerben csak 9%-os feszültségkülönbsége van a névleges tápellátás felett. A legtöbb országban a hálózati feszültség ±10%-os ingadozása szabványos. Nagyfeszültségű esemény során a kondenzátor 253 V-ot láthat – már a névleges értéke felett. Telepítse a 450 VAC névleges CBB60 bármely 230 V-os alkalmazásban, hogy megfelelő tartalékot biztosítson mind a normál feszültségingadozásokkal, mind a tranziens tüskékkel szemben.

Laza ásó csatlakozó illeszkedik

A nem teljesen a CBB60 terminálon lévő ásócsatlakozó érintkezési ellenállást okoz a csomópontnál. Terhelési áram alatt ez az ellenállás hőt termel, amely oxidálja az érintkezési felületeket, tovább növelve az ellenállást a pusztító ciklusban. A végeredmény a motor szaggatott indítása vagy a csatlakozó megégése. Minden ásót erős kézi nyomásra kell helyezni, és nem szabad szerszám nélkül enyhe rángatással eltávolítani.

A kondenzátor kisülésének kihagyása

A 450 VAC névleges CBB60 a tápfeszültség lekapcsolása után órákig képes megtartani a feszültséget megközelítő töltést. A 400 V-ra feltöltött 40 µF-os kondenzátorban tárolt energia 3,2 joule – elég ahhoz, hogy súlyos égési sérülést vagy szívbetegséget okozzon, ha a mellkason keresztül érintkezik vele. Soha ne érintse meg a kondenzátor kivezetéseit, ne engedje, hogy érintkezzenek egymással, és ne engedje, hogy a szerszámok áthidalják őket anélkül, hogy előbb befejezné a kisütési eljárást az ellenállással, és ellenőriznie kell a 0 V-ot a multiméterrel.

Ellenőrizze, hogy a CBB60 csatlakozás megfelelő-e a bekapcsolás után

Három gyors ellenőrzés az áramellátás visszaállítása után megerősíti, hogy a telepítés elektromosan helyes-e, és a motor a specifikáción belül működik.

1. ellenőrzés – Tisztítsa meg a motorindítást

A motornak 1-3 másodperc alatt fel kell gyorsulnia álló helyzetből teljes sebességre hallható zümmögés, habozás vagy csikorgás nélkül. A tengely forgása nélküli zümmögés azt jelenti, hogy a motor le van zárva – 5 másodpercen belül kapcsolja le az áramot, hogy elkerülje a tekercs sérülését, és ellenőrizze újra a vezetékeket.

2. ellenőrzés – Futóáram az adattábla névleges értékén belül

Rögzítse az ampermérőt a feszültség alatt álló vezeték köré, és mérje meg a futóáramot 2-3 perc terhelés alatti működés után. A leolvasott értéknek a motor adattábláján szereplő teljes terhelési áramerősség (FLA) vagy az alatt kell lennie. A normál terhelési körülmények között az adattábla FLA értékénél több mint 10%-kal magasabb leolvasás kapacitás-eltérésre vagy huzalozási hibára utal, amelyet a működés folytatása előtt ki kell vizsgálni.

3. ellenőrzés – Feszültség a CBB60 kivezetésein működés közben

Járó motor mellett gondosan mérje meg a váltakozó feszültséget a két CBB60 kivezetésen a váltakozó feszültségre állított multiméter segítségével. A helyesen bekötött kondenzátoros motorban ez a feszültség jellemzően 1,1-1,5-szerese a tápfeszültségnek — 230 V-os tápfeszültség esetén 250-340 V feszültséget kell leolvasni a kondenzátor kapcsain. Ez normális: a kondenzátor és a motor tekercs induktivitása közötti rezonancia kölcsönhatásból adódik. A tápfeszültséggel pontosan megegyező vagy annál alacsonyabb leolvasás azt jelezheti, hogy a kondenzátor valójában nincs az áramkörben, vagy nem megfelelően van bekötve.

A megfelelő csere CBB60 kiválasztása bármilyen csatlakoztatás előtt

A CBB60 helyes csatlakoztatása egyszerű. A nem megfelelő CBB60 csatlakoztatása továbbra is hibás vagy alulteljesítő motort eredményez. A beszerelés előtt erősítse meg ezeket a paramétereket a csereegységen.

Bármilyen 230 V-os szivattyúhoz vagy kompresszorhoz a gyakorlati ajánlás egy CBB60, amely a megfelelő kapacitással rendelkezik. 450 VAC névleges feszültség és 85°C vagy magasabb hőmérséklet . Ez a kombináció biztosítja azt a feszültségtartalékot és hőmagasságot, amelyet az általános 250 VAC / 70 °C-os specifikáció nem biztosít, különösen kültéri vagy nagy igénybevételű telepítéseknél, ahol a környezeti hőmérséklet gyakran meghaladja a 40 °C-ot a motorház körül.
