A kondenzátorméretek magyarázata: A CBB60 kondenzátor méreteinek és névleges értékeinek útmutatója
Gyors válasz: a kondenzátorok méretét három összekapcsolt számjegy határozza meg – a kapacitás mikrofaradokban (uF), a névleges feszültség VAC-ban és a ház fizikai méretei (átmérő és magasság mm-ben). A CBB60 kondenzátor egy fémezett polipropilén fóliás kondenzátor, amelyet kifejezetten egyfázisú váltakozó áramú motorokhoz építettek, és fizikai mérete a mikrofarad besorolásával párhuzamosan növekszik, mivel a nagyobb kapacitáshoz több tekercsfilmre van szükség ugyanazon a konstrukciós stíluson belül. A megfelelő méretű kondenzátor motorhoz való illesztése nem kötelező – a túlméretezett vagy alulméretezett egység lerövidíti a motor élettartamát, megnöveli az üzemi áramot, és növeli a kondenzátor idő előtti meghibásodásának kockázatát.
Mi határozza meg a kondenzátorok méretét a gyakorlatban
Amikor a technikusok "kondenzátorméretekről" beszélnek, általában két különálló, de egymással összefüggő ötletre utalnak egyszerre: az elektromos méretre (kapacitás és feszültség) és a fizikai méretre (a doboz átmérője és magassága, amelynek el kell férnie a motor kapocsdobozában, kompresszorházában vagy ventilátorházában). Mindkettő egyformán számít. A megfelelő mikrofarad értékű, de nem megfelelő házmérettel rendelkező kondenzátor egyszerűen nem fér el a rendelkezésre álló helyre, míg a fizikailag illeszkedő, de nem megfelelő kapacitást szállító kondenzátor nem fogja megfelelően járatni a motort.
A motor üzemi kapacitását szinte mindig mikrofaradokban fejezik ki, uF-ként vagy MFD-ként írva, és a lakossági és kiskereskedelmi berendezések tipikus értékei 1,5 uF és 100 uF . A nagyobb kompresszorokhoz, szivattyúkhoz és ipari ventilátorokhoz kettős üzemű kondenzátorokra lehet szükség, amelyek két értéket kombinálnak egy dobozban, például 35/5 uF vagy 45/7,5 uF, ahol a nagyobb szám a kompresszort, a kisebb pedig a kondenzátor ventilátormotorját szolgálja ki.
A névleges feszültség a méretezési egyenlet második fele. A motoros kondenzátorok általános névleges feszültsége: 250 VAC, 370 VAC és 440 VAC. A 370 V-os vagy 440 V-os kondenzátor általában helyettesítheti a 250 V-os pozíciót, mert a nagyobb névleges feszültség extra biztonsági ráhagyást ad, de a fordított helyettesítés nem elfogadható, és normál hálózati feszültségingadozás mellett dielektromos meghibásodáshoz vezet.
CBB60 kondenzátor Felépítés és miért méretezhető kapacitással

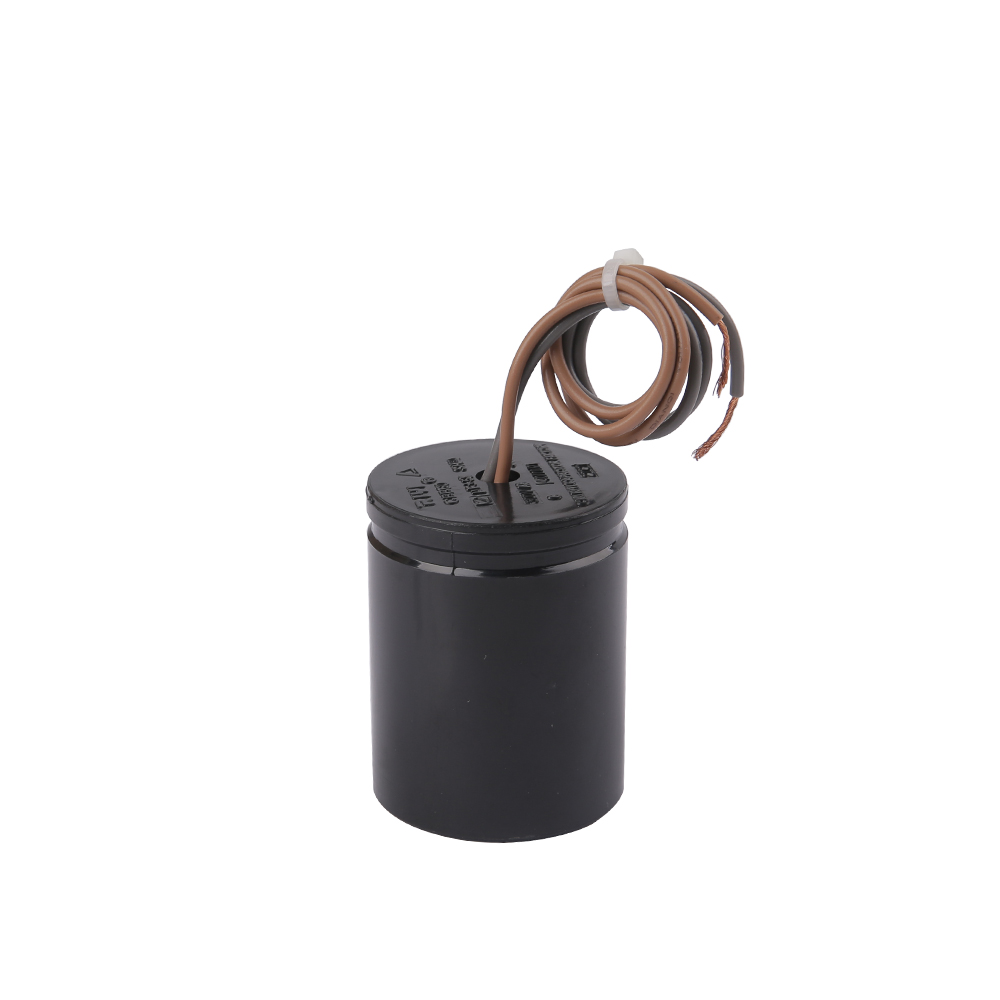

A CBB60 jelölés a fémezett polipropilén fólia kondenzátorok családjára vonatkozik, amelyek kerek alumínium vagy műanyaggal burkolt alumíniumdobozban vannak elhelyezve, jellemzően fekete vagy szürke színű, öngyógyuló dielektromos fóliával. Ez az építési stílus világszerte a domináns választás a váltakozó áramú motoros alkalmazásokhoz, beleértve a légkondicionálókat, mosógépeket, vízszivattyúkat, kipufogóventilátorokat és mennyezeti ventilátorokat, főként azért, mert a polipropilén fólia alacsony dielektromos veszteséget, jó öngyógyító viselkedést biztosít kisebb feszültségugrások után, és stabil kapacitást széles hőmérséklet-tartományban.
Belül a CBB60 kondenzátor , a kapacitást a fémezett polipropilén fólia vékony rétegeinek szoros tekercsbe tekercselésével hozzák létre. A mikrofarad érték növelése nagyobb filmfelület hozzáadását jelenti, ami fizikailag vagy szélesebb tekercset (nagyobb átmérőjű doboz), vagy magasabb tekercset (magasabb doboz), vagy mindkettőt jelent. Ez a közvetlen műszaki oka annak, hogy a kondenzátorok mérete folyamatosan nő a kapacitás növekedésével a CBB60 családon belül – egy 1,5 uF-os egység akár 25 mm átmérőjű és 45 mm magas dobozban is elhelyezhető, míg az ugyanabban a családban lévő 100 uF-os egységhez általában körülbelül 50 mm átmérőjű vagy 100 mm magasságú doboz szükséges.
A tok alakjának beállításai
A CBB60 kondenzátorok kerek (hengeres) és ovális házas kivitelben is készülnek. Az ovális testet kifejezetten a kompresszor kapocsdobozainak és a tetőtéri kondenzációs egység paneleinek szűk helyére fejlesztették ki, ahol az azonos kapacitású kerek doboz nem tisztítja meg a környező fémlemezt. Az ovális egységek ugyanazt az elektromos besorolást viselik, mint kerek társaik adott kapacitáson és feszültségen, de a lábnyomukat eltérően mérik – a szélességet a vastagság szerint a magassággal, nem az átmérőt a magassággal.
Általános CBB60 kondenzátorméretek kapacitás és feszültség szerint
Az alábbi táblázat a tipikus kerek házas CBB60 méreteket sorolja fel 450 VAC-on, amely a legszélesebb körben forgalmazott feszültség a kör alakú motoros kondenzátorokhoz, amelyeket ventilátor-, szivattyú- és kiskompresszor-alkalmazásokhoz árulnak. A tényleges méretek gyártónként kismértékben, néhány milliméterrel eltérnek, ezért mennyiségi rendelés előtt mindig ellenőrizni kell a fizikai rögzítési távolságot az adott szállító adatlapjával.
| Kapacitás (uF) | Átmérő (mm) | Magasság (mm) | Tipikus használat |
|---|---|---|---|
| 2.5 | 25 | 45 | Mennyezeti ventilátor, asztali ventilátor |
| 6 | 30 | 50 | Kipufogó ventilátor, kis vízpumpa |
| 15 | 35 | 65 | Mosógép motor |
| 25 | 40 | 70 | Split AC kondenzátor ventilátor |
| 50 | 45 | 85 | Vízkút szivattyú, kis kompresszor |
| 100 | 50 | 105 | Ipari ventilátor, nagy szivattyúmotor |
A kondenzátorcímke helyes leolvasása
Minden megfelelően gyártott motorjárati kondenzátor négy információt nyomtat közvetlenül a dobozra: kapacitás uF-ban, névleges feszültség VAC-ban, üzemi hőmérséklet-tartomány és biztonsági/ügynökségi jelzés. A CBB60 egységen a címkén általában valami „35uF 450VAC 50/60Hz” közeli szöveg olvasható, amelyet egy hőmérsékleti kód követ, például -25 C és 70 C között vagy -40 C és 85 C között. Ha ezt helyesen olvassa el a vásárlás előtt, elkerülhető a két leggyakoribb hiba: rossz kapacitás vásárlása a csatlakoztatott motorhoz, és túl alacsony névleges feszültség a tápellátáshoz.
Tolerancia kódok
A legtöbb CBB60 kondenzátor plusz-mínusz 5 százalékos tűréshatárral rendelkezik, J betűvel jelölve, bár egyes gazdaságos vonalak plusz-mínusz 10 százalékot használnak, K jelzéssel. Az a kondenzátor, amely több mint 10 százalékkal a nyomtatott névleges érték alá sodródott, általában meghibásodott, és inkább ki kell cserélni, mintsem újra felhasználni, mivel az alulméretezett effektív motor teljesítménye miatt nagyobb a meleg áramfelvétel.
Hogyan válasszuk ki a megfelelő kondenzátorméretet a motorhoz
A kondenzátor méretének kiválasztása a motor adattáblájával kezdődik, nem a régi kondenzátorral, mert előfordulhat, hogy egy korábban telepített kondenzátort már nem cserélték ki. Az adattábla microfarad értékének, ha van, meg kell egyeznie a megadott tűréshatáron belül. Ha az adattáblán nem szerepel kondenzátorérték, mint az általános ventilátor- és szivattyúmotoroknál, a méretezés a motor lóerőt és feszültségét követi, a több évtizedes terepi adatokból felépített szabványos referenciatartományok használatával.
- Erősítse meg a tápfeszültséget és a motor lóerőt az adattábláról.
- Hasonlítsa össze a kapacitást a gyártó lóerő-mikrofarad diagramja vagy a meghibásodott egységre nyomtatott érték segítségével, ha az megegyezik a motor eredeti specifikációjával.
- Válasszon az eredetivel megegyező vagy magasabb névleges feszültséget, soha ne alacsonyabbat.
- A ház méretének véglegesítése előtt ellenőrizze a fizikai hézagot a csatlakozódobozban vagy a tartókonzolon.
- Ellenőrizze, hogy a kapocstípus – gyorsan csatlakoztatható ásófülek a csavaros kapcsokhoz képest – megfelel-e a meglévő kábelkötegnek.
Az egyfázisú motorok széles körben használt terepi irányelve nagyjából 1 uF minden 25-35 watthoz A motor teljesítménye 230 V-os tápfeszültség mellett, bár ez a szám a motor kialakításától függően változik, és mindig kiindulási becslésként kell kezelni, nem pedig a gyártó által megadott érték helyettesítőjeként.
Kettős üzemű kondenzátorméretek kompresszor és ventilátor kombinációkhoz
A központi légkondicionáló és a hőszivattyús kondenzációs egységek gyakran egyetlen kettős üzemű kondenzátort használnak a kompresszor és a kültéri ventilátor motorjának egy kannából történő kiszolgálására. Ezeknek az egységeknek három C (közös), HERM (kompresszor/hermetikus) és FAN jelzésű csatlakozója van, és két kapacitásértékkel vannak ellátva, például 40/5 uF vagy 55/7,5 uF. A nagyobb szám mindig a kompresszor körének, a kisebb szám pedig a ventilátorkörnek felel meg; a csatlakozások megfordítása nem károsítja a kondenzátort, de megakadályozza a motorok megfelelő indítását.
| Kompresszor (uF) | Ventilátor (uF) | kb. Tok átmérője (mm) | kb. Ház magassága (mm) |
|---|---|---|---|
| 25 | 3 | 45 | 75 |
| 35 | 5 | 50 | 85 |
| 45 | 7.5 | 50 | 95 |
| 55 | 7.5 | 55 | 100 |
Szerelési stílusok és terminálkonfigurációk
A kondenzátor méretének kiválasztása a kondenzátor átmérőjén és magasságán túl a szerelőhardver-kompatibilitást is magában foglalja. A CBB60 kondenzátorok többféle szerelési móddal szállíthatók, és a rendelkezésre álló konzolhoz való nem illő szerelési stílus az egyik leggyakoribb oka a térvisszaadási panaszoknak, még akkor is, ha az elektromos besorolás megfelelő.
- Csavartartó: egy menetes csap az alapon, általában 8 mm-es vagy 10 mm-es, egy fém tartóba illeszkedik, és anyával van rögzítve – ez gyakori a vibrációnak kitett tetőtéri és kültéri kondenzációs egységeknél.
- Szíj tartó: fémszalag szorítja a doboz testét – ez gyakori a kisebb, korlátozott belső térrel rendelkező ventilátor- és szivattyúmotoroknál.
- Repülő ólom vagy ásó terminál: gyorscsatlakozó fülek a doboz tetején a közvetlen rátolható vezetékes csatlakozásokhoz, alapfelszereltség a legtöbb kompakt CBB60 egységen.
- Csavaros csatlakozó: nagyobb kapacitású ipari egységeknél található, ahol nagyobb a vezeték átmérője, és a nyomófül nem megfelelő az érintett áramerősséghez.
Hőmérséklet, hullámzó áram és élettartam
A kondenzátor mérete és névleges élettartama hővel van összekötve. A film minden mikrofaradja kismértékű belső veszteséget generál a váltakozó áramú hullámzás hatására, és ezt a veszteséget a doboz felületén keresztül kell eloszlatni. Az alkalmazásához alulméretezett kondenzátor nagyobb relatív hullámsűrűséggel működik, és gyorsabban öregszik, míg a megfelelő méretű egység ugyanazt a hőterhelést nagyobb fóliafelületre osztja szét, és hosszabb ideig működik azonos üzemi körülmények között.
A gyártói tesztadatok általában a CBB60 kondenzátorokat a következőre értékelik 2000-3000 óra folyamatos működés a maximális névleges hőmérsékleten, a valós élettartam 8-15 évre nyúlik ki tipikus lakossági munkaciklusokban, ahol a kondenzátor nem kap folyamatosan teljes hullámosságú áramot. A környezeti hőmérsékletnek túlméretezett hatása van: minden 10 C-kal a névleges maximum fölé emelkedve a kondenzátor várható élettartama a becslések szerint nagyjából a felére csökken, ezért a közvetlen napfényre szerelt kültéri kondenzátoregységek kondenzátorai hamarabb meghibásodnak, mint az azonos méretű és névleges teljesítményű beltéri egységek.
Azt jelzi, hogy a kondenzátor mérete rosszul lett megválasztva
A motorhoz nem megfelelő méretű kondenzátor ritkán hibásodik meg csendesen. Az alábbi tünetek jellemzően napokon vagy néhány héten belül jelentkeznek a helytelen csere felszerelése után.
| Tünet | Valószínű méretezési hiba |
|---|---|
| A motor zúg, de nem indul | A kapacitás túl kicsi a motorhoz |
| A motor melegen működik, nagyobb az erősítő | A kapacitás túl nagy a motorhoz |
| Heteken belül kidudorodhat vagy kiszellőzhet | A névleges feszültség túl alacsony a tápellátáshoz |
| Indításkor ismétlődő zavaró kiakadás | Rossz a kettős üzemű megosztás a kompresszor és a ventilátor értékei között |
Gyakran Ismételt Kérdések
Használhatok olyan CBB60 kondenzátort, amelynek a mikrofarad teljesítménye valamivel magasabb az eredetinél?
Kis mértékű növekedés, általában a plusz-mínusz 5-10 százalékos tűréshatáron belül, már a legtöbb egységbe beépített, elfogadható. Ha ezt a tartományt jelentősen meghaladja, az megnöveli az üzemi áramot és a motor hőjét, és nem ajánlott, még akkor sem, ha a motor még elindulhat.
Egy nagyobb fizikai tok mindig magasabb mikrofarad értéket jelent?
Általában igen, ugyanazon a gyártó termékcsaládján és névleges feszültségén belül, mivel több fólia szükséges a nagyobb kapacitáshoz. Azonban a ház mérete is változik a névleges feszültséggel és a különböző gyártók belső tekercssűrűségével, így a különböző beszállítóktól származó két azonos mikrofarad értékű kondenzátor érezhetően eltérő méretű lehet.
Mi történik, ha a ház túl nagy ahhoz, hogy elférjen az eredeti tartókonzol?
Az ovális tokozású, azonos elektromos besorolású CBB60 kondenzátor általában közvetlenül helyettesíthető ott, ahol egy kerek doboz fizikailag nem fér el, és a kondenzátor távszerelése az eredeti konzolon kívülre hosszabbított vezetékekkel szintén elfogadott gyakorlat, feltéve, hogy a vezetékek megfelelően szigeteltek és biztosítottak.
Le kell-e kisütni a CBB60 kondenzátorokat kezelés előtt?
Igen. Az üzemi kondenzátor a motor áramkörének kikapcsolása után is megtarthatja a tárolt töltést, és le kell kisütni a kapcsai között egy szigetelt ellenállású szerszámmal, mielőtt leválasztja vagy eltávolítja a konzolról.
Miért van néha más a súlya két azonos uF-besorolású kondenzátornak?
A súlykülönbségek általában a doboz anyagából – az alumíniumból és a könnyebb gyantával töltött házból – és a fóliatekercselés sűrűségéből adódnak. A súly önmagában nem megbízható mutatója az elektromos teljesítménynek, és nem használható a kondenzátor minőségének megítélésére.
Miért lett a polipropilén fólia a CBB60 kondenzátorok szabványa?
Mielőtt a polipropilén fólia alacsony áron széles körben elérhetővé vált, a motor működését gyakran papír-dielektromos vagy olajjal töltött kondenzátorok szolgálták ki. Ezeknek a terveknek valódi hátrányai voltak: a papírdielektrikumok idővel felszívták a nedvességet, ami megnövelte a szivárgó áramot, és végül hőkiáramlást okozott a doboz belsejében, míg az olajjal töltött egységek nehezebbek voltak, drágábbak voltak a méretarányos gyártásuk, és szivárgási kockázatot jelentettek, ha a tömítés leromlott. A fémezett polipropilén fólia ezeknek a problémáknak a többségét egyszerre oldotta meg egy olyan dielektrikummal, amely természetesen ellenáll a nedvességfelvételnek, mechanikailag stabil a széles hőmérséklet-ingadozáson keresztül, és öngyógyító a dielektrikum helyi lebontása után.
Az öngyógyító viselkedés külön figyelmet érdemel, mert közvetlenül befolyásolja, hogy egy adott kondenzátorméret mennyi ideig marad a névleges tűréshatáron belül. Amikor a film egy mikroszkopikus méretű gyenge pontja pillanatnyi feszültségcsúcsot tapasztal, az azt körülvevő rendkívül vékony elpárolgott fémréteg egy apró, zárt esemény során leég, és elszigeteli a hibát anélkül, hogy lényegesen csökkentené a tekercs teljes kapacitását. A papírra vagy szabványos olajdielektrikumra épített kondenzátor nem rendelkezik ezzel a tulajdonsággal, így egy régebbi típusú kondenzátor hibája sokkal valószínűbb, hogy teljes rövidzárlattá fajul, nem pedig kisebb helyi esemény. Ez az egyik oka annak, hogy a CBB60 stílusú konstrukció az 1990-es évektől kezdődően szinte minden motoros alkalmazásban kiszorította a régebbi dielektromos típusokat.
A fémezési vastagság és kapcsolata a kondenzátor méretével
A polipropilén fóliára felvitt fémréteg vastagsága olyan változó, amelyet a gyártók szándékosan hangolnak. A vékonyabb fémréteg javítja az öngyógyító viselkedést, mivel kevesebb energia szükséges a hibapont elpárologtatásához, de növeli a tekercs ekvivalens soros ellenállását is, ami viszont növeli a belső melegedést hullámos áram alatt. A vastagabb fémréteg csökkenti az ellenállást és a melegítést, de kevésbé zárja le az öngyógyító eseményt. A jó hírű CBB60 gyártók ezt a kompromisszumot az egyes házméretekre vonatkozó célfeszültség és kapacitás névleges értékével ellensúlyozzák, ezért a kondenzátor mérete nem kezelhető pusztán geometriai számításként – a 370 V-os egység belső filmspecifikációja nem egyszerűen egy 450 V-os egység kicsinyített változata ugyanazon a kapacitáson.
CBB60 a kapcsolódó filmkondenzátorcsaládokhoz képest
A CBB jelölés a fémezett polipropilén kondenzátorok szélesebb családját takarja, és a motoros alkalmazásokhoz alkatrészeket beszerző vásárlók néha olyan szomszédos alkatrészcsaládokkal találkoznak, amelyek hasonlónak tűnnek, de eltérő felhasználásra tervezték. E különbségek megértése megakadályozza a méretezési vagy alkalmazási eltéréseket az ellátási lánc lejjebb szakaszában.
| Írja be | Tipikus eset | Elsődleges kötelesség | Közös kapacitástartomány |
|---|---|---|---|
| CBB60 | Kerek vagy ovális alumínium doboz | Folyamatos motorjárás | 1,5-100 uF |
| CBB61 | Lapos téglalap alakú gyantablokk |
