CBB60 kondenzátor polaritás: pozitív vagy negatív?

CBB60 kondenzátor Polaritás: A közvetlen válasz

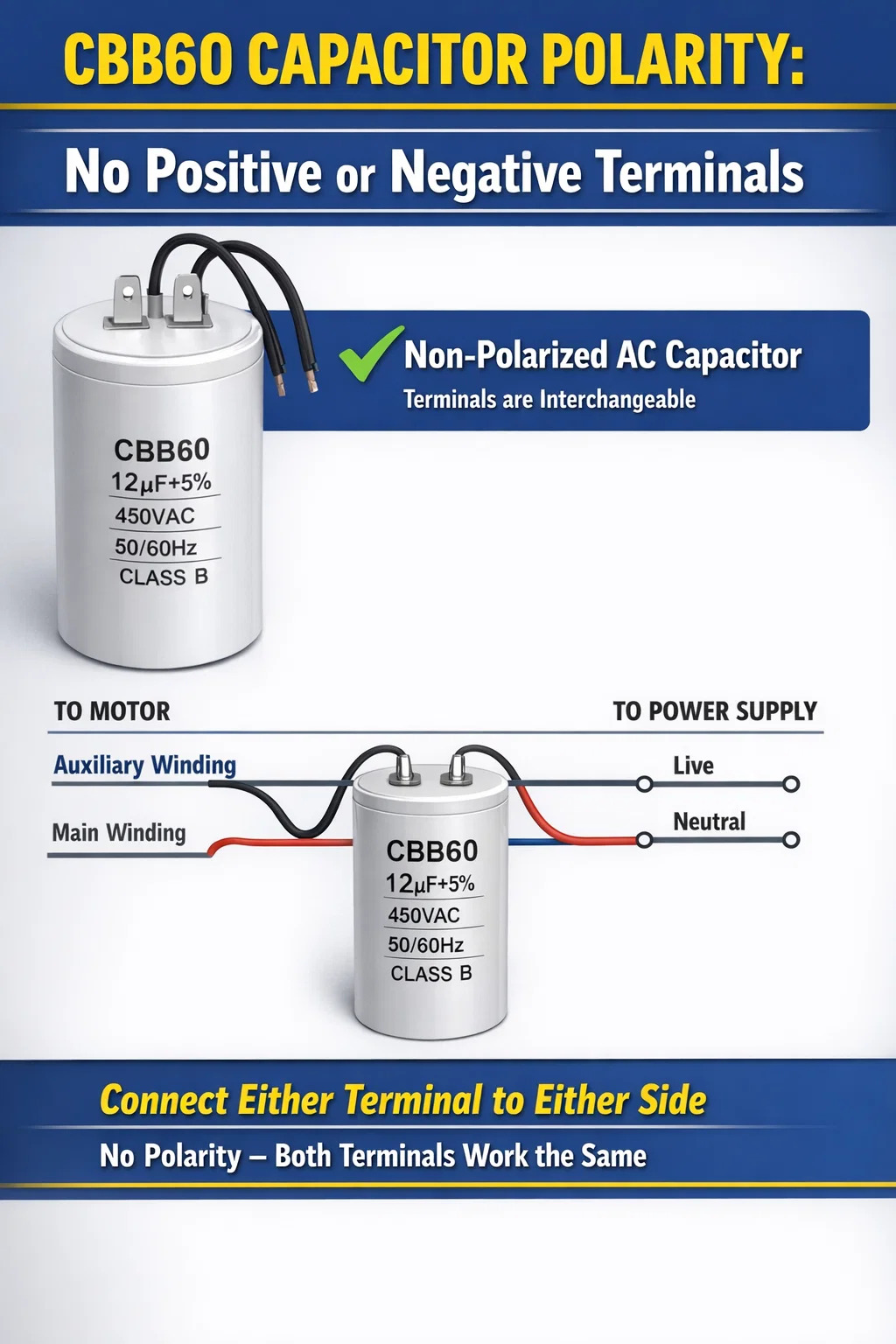

A CBB60 kondenzátor az sem pozitív, sem negatív . Ez egy nem polarizált AC kondenzátor, ami azt jelenti, hogy nincs pozitív vagy negatív terminálja. Bármelyik terminált csatlakoztathatja az áramkör bármelyik oldalához a sérülés vagy a meghibásodás veszélye nélkül. Ez az egyik legalapvetőbb tulajdonság, amely megkülönbözteti az elektrolit kondenzátoroktól, amelyek szigorúan polarizáltak és meghibásodnak – vagy akár fel is robbannak –, ha nem megfelelően csatlakoztatják.

Sokan, akik a CBB60 kondenzátorokkal kapcsolatos polaritási információkat keresnek, egyenáramú áramkörökkel dolgoznak, ahol az elektrolitkondenzátorok gyakoriak. Ebben az összefüggésben a polaritás rendkívül fontos. A CBB60-at azonban kifejezetten váltakozó áramú (AC) környezetekhez tervezték, ahol az áram iránya folyamatosan változik – jellemzően másodpercenként 50 vagy 60 alkalommal, a helyi hálózati frekvenciától függően. Ilyen környezetben a polarizált kondenzátor szinte azonnal megsemmisül. A CBB60 ezt zökkenőmentesen kezeli, mert belső szerkezete szimmetrikus és nem polarizált.

Tehát ha két kivezetést lát egy CBB60 kondenzátoron, és kíváncsi, hogy melyik az, ne aggódjon. Cserélhetők. Csak csatlakoztassa őket az áramköréhez, és a kondenzátor elvégzi a dolgát.

Mi az a CBB60 kondenzátor és mire használható?

A CBB60 egy fémezett polipropilén fólia kondenzátor, amelyet váltakozó áramú motorok indításához és működtetéséhez terveztek. A "CBB" név egy kínai szabványos megjelölés, ahol a "CB" a kondenzátor típusára, a "B60" pedig az adott besoroláson belüli sorozatra utal. Ezeket a kondenzátorokat néha "motor-futáskondenzátoroknak" vagy "AC filmkondenzátoroknak" is nevezik, és világszerte széles körben használják őket egyfázisú indukciós motorokban.

A CBB60 kondenzátorokat a mindennapi berendezések széles skálájában találja meg, beleértve:

• Háztartásban, mezőgazdaságban és építőiparban használt vízszivattyúk és búvárszivattyúk
• Légkompresszorok és légkondicionáló egységek
• Mosógépek (különösen a régebbi dob típusú modellek)
• Elektromos ventilátorok és szellőztető berendezések
• Egyfázisú váltakozó áramú indukciós motorokat használó elektromos szerszámok
• Uszodai szivattyúk és fürdőfelszerelések
• Mezőgazdasági öntözőmotorok

A CBB60 kondenzátorok tipikus kapacitástartománya tól indul 1 µF és 100 µF között , általában 250 VAC vagy 450 VAC névleges feszültséggel. Egyes nagyobb teljesítményű modellek névleges feszültsége 500 VAC. A vízszivattyús alkalmazásokban leggyakrabban előforduló értékek 8 µF és 30 µF között vannak. A mosógépek motorjainál a 6 µF és 16 µF között a szokásos. A kondenzátortest jellemzően hengeres, az egyik végén két vagy négy vezetékes vezeték nyúlik ki, amelyek műanyag burkolatba vannak burkolva, amely szigetelést és környezetvédelmet biztosít.

A belső konstrukció vékony polipropilén filmet használ dielektromos anyagként, alumínium fémezéssel közvetlenül a filmre. Ez a kialakítás biztosítja a kondenzátor öngyógyító tulajdonságát – ha a dielektrikum egy apró részét átlyukítja egy feszültségcsúcs, a helyi fémezés elpárolog, és hatékonyan javítja a hibát, jelentősen meghosszabbítva a kondenzátor élettartamát a régebbi papír- vagy fóliakialakításokhoz képest.

Miért nincs a CBB60 kondenzátoroknak pozitív vagy negatív terminálja?

Annak megértéséhez, hogy a polaritás miért irreleváns a CBB60 kondenzátorok esetében, segít megérteni a kondenzátorok alapvető fizikáját és azt, hogy a váltóáram hogyan viselkedik az egyenáramtól eltérően.

Hogyan változtat meg mindent az AC áram

Egyenáramú áramkörben az áram csak egy irányba folyik. A polarizált kondenzátorok, például az elektrolitok, egyik lemezén oxidréteg van, amely csak akkor működik dielektrikumként, ha a megfelelő kapocs a pozitív feszültségre van csatlakoztatva. Ha megfordítja a polaritást, az oxidréteg lebomlik, gáz halmozódik fel a kondenzátorban, és katasztrofális meghibásodás következik be – néha hevesen.

Az AC áram irányt fordít a hálózat frekvenciáján. Egy 50 Hz-es rendszerben az áram 50 teljes ciklust teljesít másodpercenként, vagyis másodpercenként 100-szor fordítja meg az irányt. 60 Hz-es rendszerben másodpercenként 120-szor tolat. Ebben a környezetben egy kondenzátornak képesnek kell lennie mindkét irányban azonos hatékonysággal tölteni és kisütni. Pontosan ezt biztosítja a CBB60 polipropilén film dielektrikum – szimmetrikusan tölt és kisüt, függetlenül attól, hogy az adott pillanatban melyik kapocs van nagyobb potenciálon.

A filmdielektrikum szerepe

A polipropilén egy nem poláris polimer. Az alumínium-oxiddal ellentétben (az elektrolitkondenzátorokban használatos) a polipropilén nem függ az elektromos tér irányától, hogy megőrizze dielektromos tulajdonságait. A film ugyanúgy működik, ha az elektromos tér balról jobbra vagy jobbról balra mutat. Ez az anyagtulajdonság teszi a CBB60-at teljesen szimmetrikussá és fizikai és kémiai szinten nem polarizálttá.

A CBB60 két elektródája kémiailag azonos – mindkettő alumínium fémezési réteg polipropilén fólián. Nincs oxidréteg, nincs aszimmetria és nincs preferált irány. Ez alapvető különbség az elektrolit kondenzátorokhoz képest, és ez az oka annak, hogy soha nem talál " " vagy "−" jelölést a CBB60 kondenzátortesten.

A jelölések leolvasása egy CBB60 kondenzátoron

Mivel a CBB60 kondenzátoron nincs polaritásjelzés, a helyes alkalmazáshoz továbbra is fontos megérteni, mit jelentenek a nyomtatott címkék. Íme a tipikus jelölések lebontása, amelyekkel találkozni fog:

Figyeljük meg, hogy ezek a jelölések egyike sem jelez pozitív vagy negatív terminálokat – mert ilyenek nincsenek. A kondenzátor két vezetéke teljesen felcserélhető minden gyakorlati célra. Az, hogy a bal vagy a jobb vezetéket csatlakoztatja-e a motor indító tekercséhez, nem számít elektromosan.

Ami kritikusan számít, az az kapacitásérték és névleges feszültség motorja vagy készüléke eredeti specifikációinak megfelelően. Ha nem megfelelő kapacitású kondenzátort használ – akár 20%-kal is – a motor nem megfelelően működik, túlmelegedhet vagy nem indul el. Mindig cserélje ki a CBB60-at egy azonos vagy nagyon közeli kapacitással és azonos vagy magasabb névleges feszültséggel.

A CBB60 kondenzátor helyes csatlakoztatása

Mivel a polaritás nem számít, a CBB60 kondenzátor huzalozása teljes mértékben arra összpontosít, hogy a motor áramkörének megfelelő pontjaihoz csatlakoztassa. Így működik egy tipikus egyfázisú indukciós motoros alkalmazásban:

Alapbekötés egyfázisú motorban

A szabványos egyfázisú indukciós motor két tekercskészlettel rendelkezik: egy fő tekercs és egy segéd (indító) tekercs. A CBB60 kondenzátor sorba van kötve a segédtekerccsel. Ez fáziseltolódást hoz létre a két tekercsben lévő áram között, ami egy forgó mágneses mezőt hoz létre, amely lehetővé teszi a motor indítását és működését.

A tipikus bekötési sorrend a következő:

1. Csatlakoztassa a CBB60 egyik kivezetését a motor segédtekercs kapcsaihoz
2. Csatlakoztassa a CBB60 másik kivezetését a tápfeszültség feszültség alatti (vonali) kivezetéséhez
3. A fő tekercs közvetlenül a tápegységre csatlakozik (feszültség alatt és nulla)
4. Mindkét tekercs a semleges csatlakozáson osztozik

Mivel a CBB60 két kivezetése felcserélhető, nem mindegy, hogy melyik terminált rögzíti a tekercsre és melyiket a tápvezetékre. Az áramkör viselkedése mindkét esetben azonos.

Négy vezetékes CBB60 kondenzátorok

Egyes CBB60 kondenzátorok kettő helyett négy vezetékkel rendelkeznek. Ez nem azt jelenti, hogy polarizáltak – ez egyszerűen azt jelenti, hogy a kondenzátornak két belső része van, amelyek párhuzamosan (a teljes kapacitás érdekében) vagy sorosan (csökkentett kapacitás és magasabb effektív feszültség érdekében) csatlakoztathatók. Ezt a konfigurációt néha arra használják, hogy rugalmasságot biztosítsanak a motorillesztésben, több kondenzátorérték tárolása nélkül. A legtöbb cserehelyzetben a négy vezetéket két párként kell csatlakoztatni a párhuzamos működés és a teljes névleges kapacitás elérése érdekében.

Mindig ellenőrizze a motorra nyomtatott kapcsolási rajzot vagy a szervizkönyvben, ha négyvezetékes kondenzátorokkal foglalkozik. A konfiguráció jelentősen befolyásolhatja a motor teljesítményét.

Biztonsági óvintézkedések huzalozáskor

Bár a polaritás nem számít, a biztonság mindenképpen az. Ha CBB60 kondenzátorokkal dolgozik, kövesse az alábbi óvintézkedéseket:

• Használat előtt merítse le a kondenzátort — a CBB60 még az áramellátás megszakadása után is képes veszélyes töltetet tartani jelentős ideig. Rövidre zárja le a sorkapcsokat egy szigetelt ellenállással (körülbelül 10 kΩ, 10 W), mielőtt megérintené őket
• A motorház vagy a csatlakozódoboz kinyitása előtt mindig áramtalanítsa a megszakítót
• Használjon szigetelt szerszámokat és viseljen gumitalpú lábbelit
• Győződjön meg arról, hogy a cserekondenzátor névleges feszültsége megegyezik vagy meghaladja az eredeti specifikációt – soha ne szereljen be alulértékelt kondenzátort
• A csatlakoztatás előtt ellenőrizze a vezetékek szigetelését, hogy nincs-e repedés vagy hőkárosodás

A CBB60 kondenzátorok és a polarizált elektrolit kondenzátorok összehasonlítása

A zavar általános forrása a CBB60 filmkondenzátorok és az elektrolitkondenzátorok közötti különbség. A megkülönböztetés megértése egyértelműen megelőzi a költséges hibákat a cserék kiválasztása vagy a hibák diagnosztizálása során.

Ennek a táblázatnak egy gyakorlati következménye: soha ne próbálja meg elektrolit kondenzátorral helyettesíteni a CBB60-at a motoráramkörben . Még ha talál is egy azonos kapacitásértékű elektrolitkondenzátort, annak képtelensége kezelni a fordított polaritást váltakozó áramú frekvenciákon, a működés után másodperceken belül meghibásodik. A hiba robbanásveszélyes és veszélyes lehet.

Hogyan állapítható meg, ha egy CBB60 kondenzátor meghibásodott

A CBB60 kondenzátorok idővel lebomlanak, különösen magas hőmérsékletű környezetben. Ha egy CBB60 meghibásodik, az általa kiszolgált motor jellemzően egyértelmű tüneteket mutat. Ezeknek a tüneteknek az ismerete lehetővé teszi a probléma gyors diagnosztizálását, ahelyett, hogy a teljes motort szükségtelenül cserélné.

A meghibásodott CBB60 kondenzátor gyakori tünetei

• A motor zúg, de nem indul — ez a legklasszikusabb jel. A fő tekercs energizál és zümmögést kelt, de a kondenzátor fáziseltolásos árama nélkül nincs forgó mező és a motor álló helyzetben marad
• A motor elindul, ha kézi pörgetést végez, de nem tud önindítani – a részlegesen leromlott kondenzátor továbbra is elegendő fáziseltolódást biztosít, ha a forgórész mozog, de nem elegendő a kezdeti tehetetlenség leküzdéséhez
• A motor lassabban működik a normálnál, vagy a névlegesnél nagyobb áramot vesz fel
• A motor túlmelegszik normál terhelés mellett
• Látható fizikai sérülés a kondenzátor testén – kidudorodás, repedés, égési nyomok vagy olajszivárgás a házból
• Égő szag árad a motorházból

CBB60 kondenzátor tesztelése multiméterrel

Az alapvető ellenőrzést kapacitásmérési funkcióval rendelkező digitális multiméterrel végezheti el. A kondenzátor biztonságos kisütése után csatlakoztassa a szondákat a két kivezetéshez – mivel nincs polaritás, nem mindegy, hogy melyik szonda melyik terminálhoz ér. A mérőnek a testre nyomtatott névleges értékhez közeli kapacitásértéket kell mutatnia.

Az egészséges CBB60 általában belül mérhető névleges kapacitásának ±10%-a . Például egy 20 µF-os kondenzátornak 18 µF és 22 µF között kell lennie. A névleges értéknél lényegesen alacsonyabb leolvasás – például 8 µF egy 20 µF-os kondenzátoron – azt jelzi, hogy a dielektrikum leromlott, és a kondenzátort ki kell cserélni. A nulla vagy szakadt áramkör leolvasása azt jelenti, hogy a kondenzátor teljesen meghibásodott.

Néhány egyszerűbb multiméter csak ellenállásméréssel rendelkezik. Ebben az esetben durva tesztet kell végezni, hogy a mérőt nagy ellenállási tartományra (például 2 MΩ) állítsuk, és röviden érintsük a szondákat a kondenzátor kivezetéseihez. Egy működő kondenzátor pillanatnyilag alacsony értéket mutat, amikor a mérő belső akkumulátoráról töltődik, majd a leolvasás a végtelen felé emelkedik, ahogy a kondenzátor tartja a töltést. Ha a mérő nullát mutat (zárlat) vagy kezdettől fogva maximumon marad (szakadt áramkör), akkor a kondenzátor meghibásodott.

Amikor a szemrevételezés elegendő

Sok esetben egyáltalán nincs szükség mérőóra. Ha a CBB60 kondenzátortesten az alábbiak bármelyike látható, azonnal cserélje ki, további tesztelés nélkül:

• A hengeres héj bármely ponton megduzzad vagy kidudorodik
• Repedés vagy repedés van a műanyag burkolaton
• Vannak perzselési nyomok, megolvadt területek vagy a burkolat elsötétült
• Látható olajos maradványok vannak a testen vagy annak környékén (ami azt jelzi, hogy a dielektromos olaj szivárgott)
• Egy vagy több vezeték elvált a testtől, vagy korróziót mutat a belépési ponton

A megfelelő csere CBB60 kondenzátor kiválasztása

CBB60 cserekondenzátor vásárlásakor három paraméter mindennél fontosabb: a kapacitásérték, a névleges feszültség és a kapocskonfiguráció. A fentiek bármelyikének hibája a motor alulteljesítményét, túlmelegedését vagy ismételt meghibásodását okozhatja.

Kapacitás pontos illesztése

A kapacitásérték határozza meg, hogy a kondenzátor mekkora fáziseltolást vezet be a fő- és a segédtekercs között. A motorgyártó ezt az értéket az optimális indítási nyomaték és a futási hatékonyság érdekében számította ki. Ettől az értéktől jelentős – több mint 10%-os – eltérés mérhető problémákat okoz:

• Túl alacsony kapacitás: csökkent indítási nyomaték, előfordulhat, hogy a motor nem indul terhelés alatt, nagyobb üzemi áram, túlmelegedés
• Túl nagy kapacitás: túl sok áram a segédtekercsen keresztül, a tekercs és a kondenzátor túlmelegedése, csökkent motorélettartam

Mindig vásároljon csereterméket, amelynek kapacitása pontosan megegyezik az eredetivel. Ha az eredeti érték nem egyértelmű, mert a címke sérült, ellenőrizze a motor adattábláján vagy a műszaki dokumentációban a megadott kondenzátorértéket.

Névleges feszültség: egyezés vagy túllépés

A csere névleges feszültségének egyenlőnek vagy magasabbnak kell lennie az eredetinél. Ha az eredeti 250 VAC névleges volt, használhat 250 VAC vagy 450 VAC cserét – de 150 VAC kondenzátort nem. Az alulértékelt kondenzátor beszerelése tűzveszélyes, és gyors meghibásodáshoz vezet. A magasabb névleges kondenzátor használata teljesen biztonságos, és néha előnyös olyan igényes alkalmazásokban, ahol gyakoriak a feszültségcsúcsok.

Fizikai méret és szerelés

A CBB60 kondenzátorok szabványos hengeres méretűek, átmérőjük és hosszúságuk a névleges kapacitástól és feszültségtől függ. A nagyobb névleges kapacitás vagy feszültség általában nagyobb testet jelent. Szűk motorházban történő csere esetén ellenőrizze, hogy a csere fizikai méretei megfelelnek-e a rendelkezésre álló helynek. A vezeték hosszának és átmérőjének kompatibilisnek kell lennie a meglévő vezetékcsatlakozásokkal is.

A minőség és a tanúsítás számít

A CBB60 kondenzátorok piacán nagyon változó minőségű termékek találhatók. A nem szabványos kondenzátorok tényleges kapacitásértékei messze a megadott névleges értéktől, a jelzettnél alacsonyabb leállási feszültséggel és lényegesen rövidebb élettartammal rendelkezhetnek. Csere vásárlásakor keressen olyan kondenzátorokat, amelyek elismert biztonsági tanúsítvánnyal rendelkeznek, például CQC (Kína minőségi tanúsítvány), TÜV, VDE vagy UL. Ezek a tanúsítványok azt jelzik, hogy a kondenzátort függetlenül tesztelték, és megfelel a megállapított biztonsági és teljesítmény szabványoknak.

Gyakorlati tippek a CBB60 kondenzátorokkal való munkához

A polaritás és a csere alapvető kérdésein túl számos gyakorlati szempontot érdemes tudni, ha rendszeresen dolgozik CBB60 kondenzátort használó motorokkal, szivattyúkkal vagy készülékekkel.

Tartson kéznél egy tartalék kritikus felszereléshez

Az olyan berendezéseknél, mint az öntözőszivattyúk, olajteknős szivattyúk vagy légkondicionáló egységek, ahol az állásidő jelentős problémákat okoz, praktikus befektetés egy tartalék CBB60 kondenzátor megfelelő névleges teljesítményével. Ezek a kondenzátorok olcsók – jellemzően 2 és 15 dollár között vannak a kapacitástól és a névleges értéktől függően –, és a meghibásodott kondenzátor az egyik leggyakoribb oka annak, hogy az egyfázisú motorok leállnak. A megfelelő tartalék a polcon 10 perces javítást jelent a több napos alkatrészszállítási várakozás helyett.

A hőmérséklet befolyásolja a kondenzátor élettartamát

A hő a CBB60 kondenzátorok fő ellensége. Legtöbbjük 70 °C-ig működik, néhány magas specifikációjú modell pedig 85 °C-ig. Ha egy kondenzátort folyamatosan a maximális hőmérsékleti érték közelében üzemeltetünk, az jelentősen lerövidíti az élettartamát. Gyengén szellőző házakba vagy forró éghajlati viszonyok között telepített motorok esetén fontolja meg a minimálisan szükségesnél magasabb hőmérsékletre méretezett kondenzátor használatát. A megfelelő szellőzés biztosítása a motorház körül szintén jelentősen meghosszabbítja a kondenzátor élettartamát.

Nedvesség és környezetvédelem

Kültéri alkalmazásokban vagy párás környezetben – öntözőszivattyúk és medenceberendezések esetén – a CBB60 kondenzátor vezetékei idővel korrodálódhatnak, ha nedvességnek vannak kitéve. A vezetékek és a motorkapcsok közötti csatlakozások különösen sérülékenyek. Ha ilyen környezetben kondenzátort cserél, használjon vízálló csatlakozókat, vagy tekerje be a csatlakozásokat önösszekötő szalaggal, hogy megakadályozza a nedvesség bejutását. Szezononként legalább egyszer ellenőrizze a csatlakozásokat magas páratartalmú körülmények között.

Ne működtesse a motort kondenzátora nélkül

Egyes technikusok, amikor olyan motort diagnosztizálnak, amely nem indul, ideiglenesen leválasztja a kondenzátort, hogy ellenőrizze a motor tekercseinek működését. Míg kézi indítással a motor foroghat, az így járatva - akár rövid ideig is - károsíthatja a segédtekercselés tekercseit. Mindig legyen a megfelelő kondenzátor az áramkörben, mielőtt a motort folyamatosan táplálná. A néhány másodperces rövid diagnosztikai tesztek általában elviselhetők, de ne járassa a motort terheletlenül és kondenzátor nélkül huzamosabb ideig.
