Lecserélhetem a CBB60-at CBB65-re?

Cserélhetem a CBB60-at CBB65-re? A közvetlen válasz

A rövid válasz a következő: a legtöbb esetben nem – nem szabad közvetlenül helyettesíteni a CBB60 kondenzátor egy CBB65-tel anélkül, hogy gondosan ellenőrizné az alkalmazás specifikációit. Bár mindkettő váltóáramú motorjárati kondenzátor, amelyek ugyanazt az alapvető funkciót osztják meg a motor hatásfokának és teljesítménytényezőjének javításában, lényegesen eltérnek egymástól a fizikai felépítésben, a ház kialakításában, a névleges feszültségben és a tervezett telepítési környezetben. Ha az egyiket a másikra cseréli anélkül, hogy megértené ezeket a különbségeket, az a berendezés hibás működéséhez, a kondenzátor idő előtti meghibásodásához vagy akár biztonsági kockázathoz vezethet.

Ennek ellenére vannak olyan speciális forgatókönyvek, amelyekben a CBB65 használható a CBB60 funkcionális helyettesítőjeként, feltéve, hogy a kapacitásérték, a névleges feszültség és a kapocskonfiguráció kompatibilis. Ez a cikk mindent áttekint, amit tudnia kell a csere megkezdése előtt.

Mi az a CBB60 kondenzátor?

A CBB60 kondenzátor egy hengeres, film típusú AC motor futási kondenzátor, műanyag házban. A GB/T 3667 kínai nemzeti szabványnak megfelelően gyártják, és széles körben használják egyfázisú indukciós motorokban, például vízszivattyúkban, mosógépekben, elektromos szerszámokban és kis kompresszorokban. A "CBB" előtag azt jelzi, hogy ez egy fémezett polipropilén fólia kondenzátor, míg a "60" a konkrét motoros működésre tervezett terméksorozatra utal.

A CBB60 főbb jellemzői a következők:

• Henger alakú műanyag (jellemzően polipropilén) külső héjjal
• Közös kapacitástartomány: 1 µF és 100 µF között
• Névleges feszültség: jellemzően 250VAC vagy 450VAC
• Működési hőmérséklet tartomány: -40°C és 70°C között (standard)
• Vezetékkábel vagy ásó csatlakozók
• Nem kifejezetten kültéri vagy olajos környezetre tervezték

A CBB60 az egyik leggyakrabban használt motorkondenzátor világszerte, különösen a szivattyúmotorokban és a kis háztartási készülékekben. Műanyag házának köszönhetően könnyű és költséghatékony, de korlátozza a nedvességgel, olajjal és magas környezeti hőmérséklettel szembeni ellenállását a fémházas társaikhoz képest.

Mi az a CBB65 kondenzátor ?

A CBB65 kondenzátor szintén fémezett polipropilén fólia váltóáramú motorjárati kondenzátor, de műanyag héj helyett kerek alumínium (fém) tartályházzal rendelkezik. Ez a kialakítás jelentősen robusztusabbá és zord környezeti körülményekhez is alkalmassá teszi. A CBB65 a szabványos kondenzátortípus, amelyet a készülékben használnak klímakompresszorok, HVAC rendszerek és hűtőberendezések — olyan alkalmazások, ahol a környezeti hőmérséklet, páratartalom és rezgésszint sokkal magasabb, mint a tipikus háztartási motoros alkalmazásoknál.

A CBB65 fő jellemzői a következők:

• Kerek alumínium fémdoboz ház (olajjal töltött vagy száraz film)
• Közös kapacitástartomány: 5 µF és 60 µF között (egy) vagy kétrészes konfigurációk
• Névleges feszültség: jellemzően 370VAC vagy 440VAC
• Üzemi hőmérséklet: 85°C-ig vagy 105°C-ig magas hőmérsékletű változatokban
• Spade (gyorscsatlakozós) kapcsok a tetején
• Folyamatos használatra tervezték zárt vagy magas hőmérsékletű környezetben

A CBB65 alumínium háza jobb öngyógyulást és hőleadást is biztosít a műanyag burkolatú CBB60-hoz képest. Ez teszi az előnyben részesített választást minden olyan helyen, ahol a kondenzátor egy zárt egységbe van szerelve – például egy kompresszorházba –, ahol az üzemi hőmérséklet rutinszerűen meghaladja azt, amit egy CBB60 műanyag ház biztonságosan elvisel.

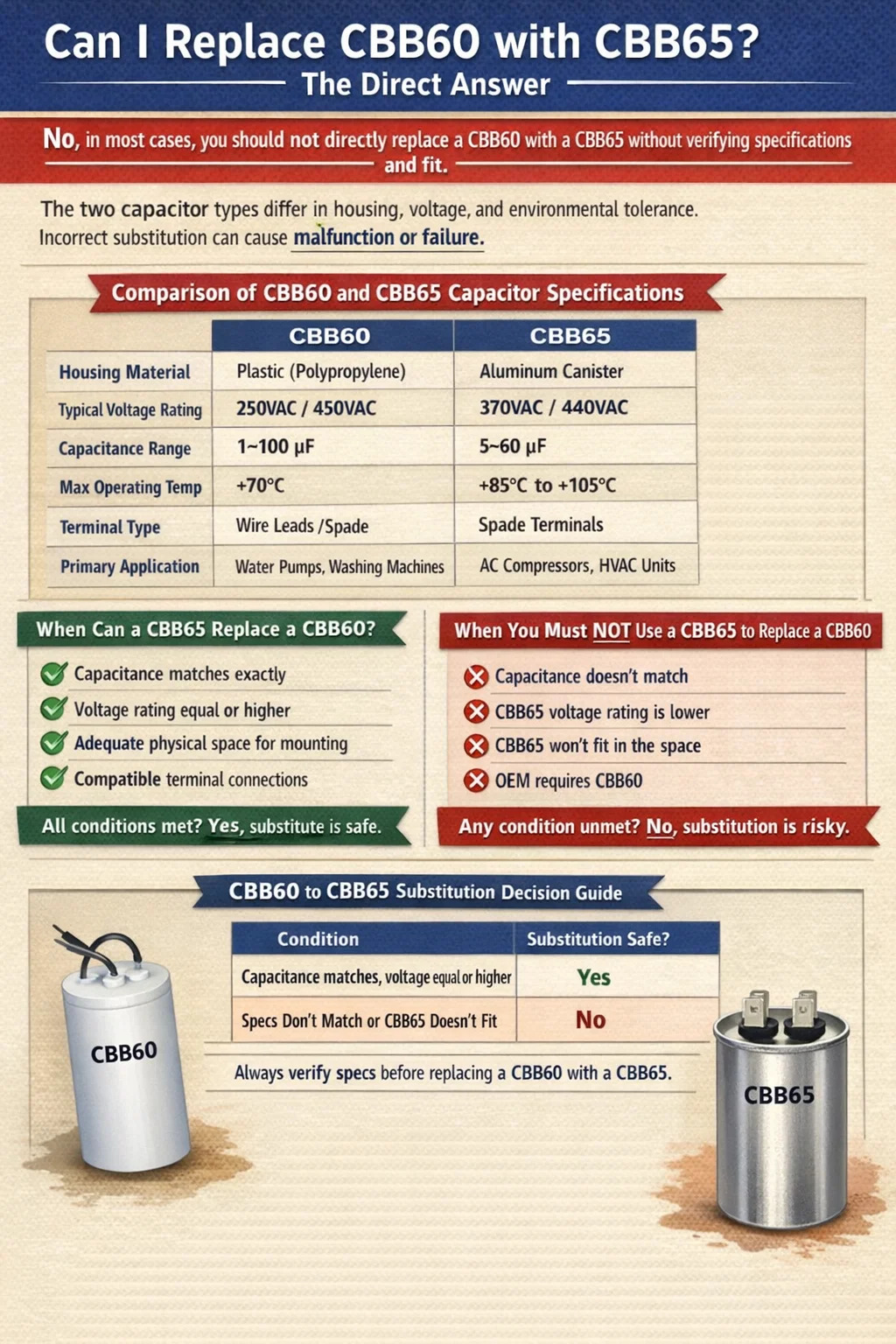

CBB60 vs CBB65: Egymás melletti specifikáció-összehasonlítás

A két kondenzátortípus közötti műszaki különbségek megértése elengedhetetlen, mielőtt bármilyen cserét megkísérelnénk. Az alábbi táblázat felvázolja a főbb specifikációbeli különbségeket:

A fő okok, amelyek miatt a CBB60 és a CBB65 nem cserélhető fel szabadon

Különböző ház és fizikai méretek

A legszembetűnőbb különbség a fizikai forma. A CBB60 magas, karcsú, műanyagból készült hengeres testtel rendelkezik, míg a CBB65 zömök, széles alumínium doboz alakú. Ennek a két alakzatnak nem ugyanaz a rögzítőeleme vagy a burkolat lábnyoma. Ha egy alkatrészt cserél a CBB60 profilja köré tervezett szivattyúmotorházban, a CBB65 tartály fizikailag nem fér el ugyanabban a térben változtatás nélkül. Az inkompatibilis alaktényező szűk motortérbe kényszerítése mechanikai igénybevételt és potenciális károsodást okoz a környező alkatrészekben.

A névleges feszültségkülönbségek meghibásodást okozhatnak

Általában a CBB60 kondenzátorok jönnek be 250VAC és 450VAC változatok, míg a CBB65 egységek tipikusan a 370VAC vagy 440VAC . Ha 250 VAC CBB60-at használ egy 220 V-os motoráramkörben, és megpróbálja kicserélni a 370 VAC CBB65-öt, a névleges feszültség eltérése a másik irányban – alacsonyabb névleges CBB60 használata olyan áramkörben, amelyhez 370 VAC névleges alkatrész szükséges – idő előtti dielektromos meghibásodást, valamint súlyos következményekkel jár, duzzadt, duzzadt eseményekkel. A kondenzátorok cseréjekor mindig egyezzen meg vagy haladja meg az eredeti névleges feszültséget.

A hőmérséklet-tolerancia a valós világ problémája

A szabványos CBB60-as kondenzátorok maximálisan üzemelhetnek 70°C . Ez tökéletesen megfelel egy jól szellőző környezetben működő szivattyúmotorhoz. Ha azonban a CBB60-at egy légkondicionáló kompresszorban próbálja használni – amely a CBB65 eredeti környezete – a kompresszor közelében a környezeti hőmérséklet rutinszerűen elérheti vagy meghaladhatja a 80–90°C-ot. Ilyen körülmények között a CBB60 műanyag háza meglágyul, a belső fólia gyorsabban lebomolhat, és az alkatrészek élettartama drámaian csökken. A CBB65 alumínium házát és a magasabb besorolású dielektromos anyagát kifejezetten úgy tervezték, hogy kezelje ezt a folyamatos hőhatást.

A terminálok és a vezetékek kompatibilitása

A CBB60 kondenzátorok gyakran használnak vezetékes vezetékeket – csupasz vagy szigetelt vezetékeket, amelyek az alapból vagy a tetejéből lépnek ki –, míg a CBB65 kondenzátorok univerzálisan használnak ásó (jelző) csatlakozókat a tartály tetején. Ha a motor meglévő kábelkötegében CBB60-hoz tervezett vezetékcsatlakozók vannak, a CBB65 ásókapcsaihoz való csatlakoztatáshoz további csatlakozókra vagy újrahuzalozásra van szükség. Professzionális javítási környezetben ez kezelhető, de egy gyors helyszíni csere forgatókönyvében a nem illeszkedő terminálok laza kapcsolatokat hoznak létre, amelyek ívet okozhatnak, túlmelegedhetnek vagy időszakos meghibásodásokat okozhatnak.

Mikor helyettesítheti a CBB65 a CBB60-at?

A fent vázolt különbségek ellenére vannak olyan törvényes körülmények, amikor a CBB65 biztonságosan helyettesítheti a CBB60-at. Ezeknek a feltételeknek egyszerre kell teljesülniük:

• Megfelelő kapacitásérték: A CBB65 µF-értékének meg kell egyeznie a cserélendő CBB60-éval. A 20 µF-os üzemi kondenzátorhoz előírt motor nem működhet biztonságosan 25 µF-os vagy 15 µF-os egységen a motor áramkörének újratervezése nélkül.
• Egyenlő vagy magasabb névleges feszültség: Ha az eredeti CBB60 névleges feszültsége 450 VAC, akkor olyan CBB65-öt kell használnia, amely szintén 450 VAC vagy magasabb névleges feszültségű. A 370 VAC CBB65 nem használható a 450 VAC CBB60 helyettesítésére.
• Fizikai tér és szerelési elhelyezés: A motorházban elegendő helynek kell lennie a CBB65 tartály szélesebb, rövidebb profiljához, és megfelelő konzoloknak vagy hardvereknek kell rendelkezésre állniuk a megfelelő rögzítéshez.
• Sorkapocs-kompatibilitás vagy adaptálható vezetékek: Az ásó csatlakozóknak vagy adaptereknek rendelkezésre kell állniuk a CBB65 csatlakoztatásához a motoráramkör meglévő vezetékeihez.
• Elfogadható frekvencia besorolás: Mindkét típust 50/60 Hz-es rendszerekhez tervezték. Győződjön meg arról, hogy a motor frekvenciája megegyezik a kondenzátor specifikációjával.

Ha mind az öt fenti feltétel teljesül, a CBB65 elektromosan kompatibilis a CBB60 alkalmazással. Valójában, mivel a CBB65 robusztusabb házzal és nagyobb hőtűréssel rendelkezik, úgy tekinthető, mint egy frissítés a tartósság szempontjából — különösen, ha a motor meleg vagy párás környezetben működik. Egyes javítótechnikusok rendszeresen CBB65 egységeket használnak a CBB60 kondenzátorok cseréjére kültéri szivattyúberendezésekben, éppen az alumínium ház jobb környezeti tömítése miatt.

Mikor nem szabad CBB65-öt használni a CBB60 cseréjéhez

Vannak ugyanilyen egyértelmű helyzetek, amikor soha nem szabad megkísérelni a helyettesítést, függetlenül a rendelkezésre álló megoldásoktól:

• A szükséges kapacitásérték nem érhető el a CBB65-ben: A CBB65 egységek jellemzően 5 µF és 60 µF között mozognak. Ha a CBB60-alkalmazása 1 µF, 2 µF vagy 80 µF-os kondenzátort igényel, akkor ezeknek az értékeknek nincs megfelelő CBB65 a piacon.
• A helyszűke lehetetlenné teszi a fizikai alkalmasságot: A kompakt motorházakban – például a mosógép dobjaiban vagy a búvárszivattyú-házakban – nincs hely a CBB65 szélesebb átmérőjének.
• Az eredeti berendezés gyártója a CBB60-at garancia vagy tanúsítás céljából határozza meg: A tanúsított alkatrész nem meghatározott típusra cseréje érvénytelenítheti a garanciát, meghiúsulhat a biztonsági ellenőrzéseken, vagy megsértheti a szabályozott iparágakban érvényes termékmegfelelőségi követelményeket.
• A rendelkezésre álló CBB65 egységek névleges feszültsége alacsonyabb a szükségesnél: Soha ne csökkentse le az üzemi kondenzátor névleges feszültségét. Ez garantálja az idő előtti meghibásodást és az esetleges veszélyeket.

Gyakorlati útmutató: A kompatibilitás ellenőrzése csere előtt

Mielőtt bármilyen CBB60 kondenzátort CBB65-re cserélne, hajtsa végre a következő ellenőrzési lépéseket:

1. Olvassa el az eredeti CBB60 kondenzátor címkéjét. Jegyezze fel a kapacitást (µF-ban), a névleges feszültséget (VAC), a frekvenciát (Hz) és a hőmérsékleti osztályok jelöléseit.
2. Határozza meg a használni kívánt CBB65 egységet. Győződjön meg arról, hogy pontosan megegyezik a kapacitással, és eléri vagy meghaladja a névleges feszültséget.
3. Mérje meg a rendelkezésre álló fizikai teret a motorházban féknyergek segítségével. Hasonlítsa össze a CBB65 átmérőjét és magasságát a rendelkezésre álló üreggel.
4. Ellenőrizze a terminál típusát és a vezetékeket. Határozza meg, hogy szüksége van-e ásó-huzal adapterekre, és hogy ezek az adapterek az áramkör áramára és feszültségére vannak-e névlegesek.
5. Ellenőrizze a motor működési környezetét. Ha a motor 70°C környezeti hőmérséklet felett működik, a CBB65 magasabb hőteljesítménye valójában előnyt jelent. Ha tiszta, száraz beltéri helyiségben 70°C alatt működik, a hasonló CBB60 csere előnyös.
6. Csere után ellenőrizze az áramkört. A beszerelés után egy szorítómérővel ellenőrizze, hogy a motor felveszi-e a várt üzemi áramot. A szokatlan húzás a motor teljesítményét befolyásoló kapacitás-eltérést jelezhet.

A CBB60 kondenzátor meghibásodásának megértése és a megfelelő csere fontossága

A CBB60 kondenzátorok számos jól dokumentált okból meghibásodnak, és ezen hibamódok megértése segít tisztázni, miért olyan fontos a megfelelő csere kiválasztása:

Termikus öregedés

Az üzemi hőmérséklet minden 10°C-os növekedése nagyjából felére csökkenti a filmkondenzátor élettartamát – ez a jól bevált összefüggés az Arrhenius-egyenlet néven ismert a kondenzátor öregedésére. A 70°C-ra besorolt CBB60, amely 80°C-on folyamatosan üzemel, mivel meleg motortérben van elhelyezve, kb. a várt arány kétszerese . Ez az oka annak, hogy a CBB65 (85°C vagy 105°C névleges) használata magas hőmérsékletű környezetben jelentősen hosszabb élettartamot biztosít, még akkor is, ha a két egység névleges kapacitása és feszültsége azonos.

Túlfeszültség stressz

A feszültségcsúcsok – a kapcsolási tranziensekből, a közüzemi ingadozásokból vagy a motor hátsó EMF-ből – megterhelik a dielektromos fóliát mind a CBB60, mind a CBB65 kondenzátorokban. A névleges feszültség 90-95%-án működő kondenzátor élettartama lényegesen rövidebb, mint a névleges feszültség 70-80%-án működő kondenzátor. Csere kiválasztásakor olyan egység kiválasztása a névleges feszültség 20-30%-kal meghaladja a tényleges áramköri feszültséget jó mérnöki gyakorlat. Például egy 220 V-os áramkörben egy 450 VAC CBB60 vagy egy 440 VAC CBB65 egyaránt egészséges biztonsági sávot biztosít.

Nedvesség behatolása

A CBB60 műanyag háza idővel jobban átereszti a nedvességet, mint a CBB65 lezárt alumínium tartálya. Kültéri szivattyútelepítéseknél, medenceberendezéseknél vagy minden olyan alkalmazásnál, ahol a motor nedvességnek vagy fröccsenő víznek van kitéve, a CBB65 fém háza lényegesen jobb védelmet nyújt a nedvesség okozta meghibásodás ellen. Ez az egyik jogos oka annak, hogy egyes szivattyújavító szakemberek a CBB60-ról CBB65-re frissítenek amikor a motorokat kültéri használatra építik át, még akkor is, ha az eredeti specifikáció CBB60-at írt elő.

Gyakori alkalmazások, ahol ez a kérdés felmerül

A CBB60-CBB65 helyettesítési kérdés leggyakrabban a következő javítási és karbantartási forgatókönyvekben merül fel:

Vízszivattyú javítás

A CBB60 kondenzátorok szabványosak az egyfázisú vízszivattyús motorokban. A szivattyúkondenzátorok jellemzően a 8 µF és 30 µF között 450 VAC-on . Amikor az eredeti CBB60 meghibásodik, a technikusok néha raktáron vannak CBB65-ös egységek, és kíváncsiak, hogy tudják-e használni őket. A kültéri szivattyúk esetében a megfelelő specifikációkkal rendelkező CBB65 elfogadható és gyakran előnyös helyettesítő a jobb környezeti szigetelés miatt. A nagyon szoros burkolatú búvárszivattyúk esetében a fizikai illeszkedés megakadályozhatja a cserét.

Mosógép motor kondenzátorok

A mosógépek általában CBB60 kondenzátorokat használnak dobhajtómotorjaikban, gyakran a 6 µF és 12 µF közötti tartomány 450 VAC mellett . A mosógép motorháza kompakt, és nem a CBB65 alaktényezőhöz tervezték. Itt általában a fizikai illeszkedés a fő akadály, így a hasonló CBB60 csere praktikusabb választás.

Légkondicionáló és HVAC rendszerek

Ez valóban a CBB65 otthona. A klímakompresszorok és ventilátormotorok szinte kizárólag CBB65 kondenzátort használnak. Ha valaki azt kérdezi, hogy használhat-e egy CBB60-at a meghibásodott CBB65 cseréjére egy váltakozó áramú egységben – a fő kérdés fordítottja –, a válasz a legtöbb esetben határozott nem, mert a CBB60 nem fogja túlélni a kompresszoregységen belüli hőmérsékleti és környezeti feltételeket egyetlen értelmes élettartamig sem.

Elektromos szerszámok és kisgépek

Egyes nagyobb, egyfázisú indukciós motorokkal rendelkező elektromos szerszámok – például asztali fűrészek, asztali csiszolók és porgyűjtők – CBB60 kondenzátorokat használnak. Ezeket a motorokat jellemzően műhelyben, mérsékelt hőmérsékleten üzemeltetik. Az eredeti CBB60 specifikáció általában megfelelő itt, és a CBB65 helyettesítése lehetséges, ha a méretek megengedik, de nem kínál jelentős előnyt a megfelelően névleges CBB60 cseréjéhez képest.

Mi történik, ha rossz kondenzátort használ?

Nem kompatibilis kondenzátor használata – legyen az rossz kapacitás, rossz névleges feszültség vagy rossz típus – a motoráramkörben nem mindig vezet azonnali meghibásodáshoz. Néha a motor beindul, és úgy tűnik, hogy normálisan működik, de hetekkel vagy hónapokkal később problémák lépnek fel. Annak megértése, hogy mi történik rosszul, rávilágít, miért számít a megfelelő specifikáció:

• Rossz kapacitás (túl nagy): A motor túlmelegedhet a túlzott indító- vagy üzemi áram miatt. A tekercsszigetelés gyorsabban romlik, lerövidítve a motor élettartamát. A mért üzemi áram általában nagyobb, mint az adattáblán megadott.
• Rossz kapacitás (túl kicsi): Előfordulhat, hogy a motor nem fejleszti ki a teljes nyomatékot, csökkentett hatásfokkal működik, nehezen indul terhelés alatt, vagy túlzott vibrációt és zajt kelt.
• Névleges feszültségcsökkenési kondenzátor: A tartós túlfeszültség hatására a dielektromos film fokozatosan lebomlik. A kondenzátor kidudorodhat, szivároghat vagy elrepedhet – bizonyos esetekben kis tüzet okozhat, vagy fanyar füst szabadul fel a műanyag házból.
• Rossz hőmérsékleti besorolás: A kondenzátor gyorsabban öregszik, és idővel elveszti a kapacitását. Ahogy effektív kapacitása lefelé sodródik névleges értékétől, a motor teljesítménye fokozatosan romlik, amíg a kondenzátor teljesen meghibásodik.

A meghibásodott vagy rossz specifikációjú kondenzátor magát a motortekercset is károsíthatja , ami egy egyszerű 5–20 dolláros kondenzátorcsere lett volna 100–500 dolláros motor visszatekercseléssé vagy teljes motorcserévé. Ez az oka annak, hogy a telepítés előtt mindig megéri néhány extra percet a specifikáció-kompatibilitás ellenőrzésére fordítani.

Összefoglalás: CBB60 vs CBB65 helyettesítési döntési útmutató

Használja a következő döntési útmutatót annak eldöntésére, hogy a CBB60 cseréje CBB65-tel megfelelő-e az Ön helyzetében:

A lényeg: minden kondenzátorcserét a specifikáció illesztési gyakorlatának kell tekinteni, nem pedig parancsikonnak. A CBB60 és a CBB65 különböző eszközök, amelyek egymást átfedő, de eltérő célokra készültek. Ha a specifikációik megegyeznek és a fizikai telepítés kompatibilis, a CBB65 tökéletesen érvényes – és néha kiváló – helyettesítője lehet a CBB60-nak. Ha a specifikációk eltérnek, vagy a fizikai korlátok miatt a csere kivitelezhetetlenné válik, a csere kényszerítése olyan problémákat okoz, amelyek javítása sokkal költségesebb, mint a megfelelő eredeti alkatrész beszerzése.
