CBB60 vs CBB65 kondenzátor: A legfontosabb különbségek magyarázata

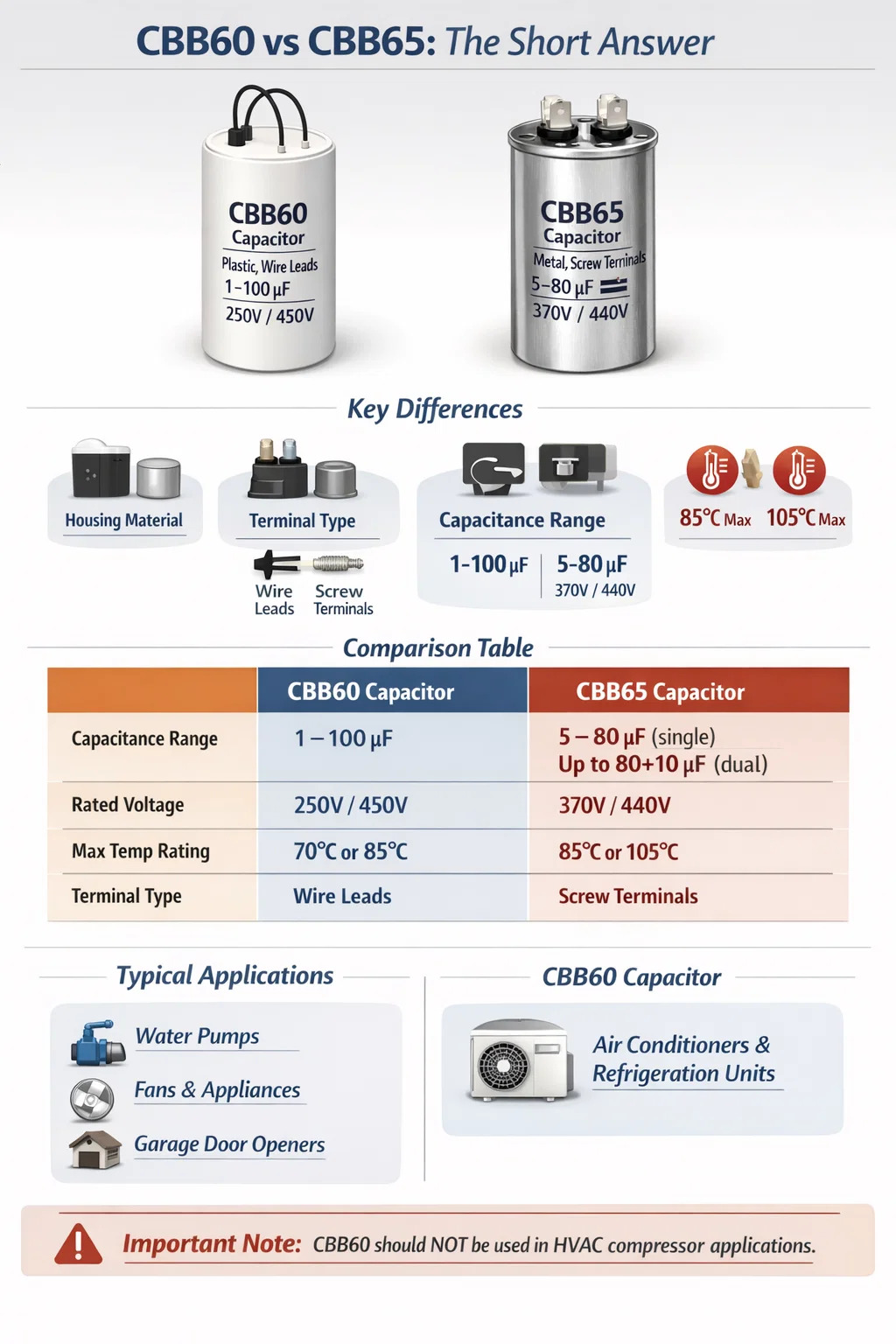

CBB60 vs CBB65: A rövid válasz

Az alapvető különbség a CBB60 kondenzátor a CBB65 kondenzátor pedig a fizikai felépítéstől és a tervezett alkalmazási környezettől függ. A CBB60 egy hengeres, vezetékes kondenzátor, amelyet elsősorban egyfázisú váltakozó áramú motor indító- és működési áramköreihez terveztek. , míg a CBB65 egy fémdobozos, csavaros csatlakozású kondenzátor, amelyet nagyobb igénybevételű alkalmazásokhoz, például légkondicionáló kompresszorokhoz és hűtőegységekhez terveztek. Mindkettő váltóáramú áramkörökön működő polipropilén fóliakondenzátor, de jelentősen eltérnek egymástól formatényezőben, kapocstípusban, kapacitástartományban és hőállóságban.

Ha csereterméket választ vagy új kondenzátort szerez be, akkor a kettő általában nem cserélhető fel, ha figyelmen kívül kell hagyni a szerelési módot, a kapocskonfigurációt és az üzemi hőmérséklet mennyezetét. E két típus összetévesztése – még akkor is, ha a kapacitásérték és a névleges feszültség azonosnak tűnik – idő előtti meghibásodást vagy biztonsági kockázatokat eredményezhet nagy terhelésű környezetben.

Fizikai felépítés és formatényező

A CBB60 és CBB65 közötti legközvetlenebb különbség a fizikai csomagolásban rejlik.

CBB60 kondenzátor: hengeres műanyag ház

A CBB60 kondenzátor hengeres műanyag (általában polipropilén vagy égésgátló ház) testet használ, két vagy négy vezetékkel, amely az egyik végén nyúlik ki. A test átmérője jellemzően a 30 mm és 50 mm között , magassága a kapacitástól függően 60 mm és 100 mm között változik. Ezek a vezetékek lehetővé teszik, hogy közvetlenül a motor kapocstábláiba szerelhető, vagy gyorscsatlakozó kapcsokon keresztül csatlakoztatható. A műanyag burkolat epoxigyantával vagy hasonló szigetelő töltőanyaggal van megtöltve, hogy tömítse a belső filmtekercset a nedvesség behatolása ellen.

Mivel ólomhuzalokat használ, a CBB60 „ólmozott” alkatrésznek számít. Általában függőlegesen vagy ferdén helyezkedik el a motor kondenzátorrekeszében, műanyag konzollal vagy kapoccsal rögzítve. Ez a kialakítás helytakarékos és alacsony gyártási költséggel rendelkezik, ezért uralja a vízszivattyú-motorok, ventilátormotorok és kisgép-motorok szegmensét.

CBB65 kondenzátor : Fém alumínium dobozház

Ezzel szemben a CBB65 kondenzátor a kerek alumínium ötvözet tartály . Kivezetései a tetejére szerelt csavaros csatlakozók, amelyek biztonságos vezetékezést tesznek lehetővé, amely jobban ellenáll a vibrációnak, mint az egyszerű vezetékek. A fém burkolat kiváló hőelvezetést és mechanikai védelmet biztosít a műanyaghoz képest. A tipikus méretek az átmérőket tartalmazzák 40 mm és 50 mm között és magassága 70 mm és 120 mm között van, bár a kettős üzemű kondenzátorok (amelyek két kapacitásértéket egyesítenek egy egységben) nagyobbak is lehetnek.

Az alumínium doboz alul vagy felül nyomáscsökkentő szellőzővel van lezárva, amely belső túlnyomás esetén biztonsági szelepként működik. Ez a funkció kritikus fontosságú kompresszoros környezetben, ahol a környezeti hőmérséklet gyorsan megugrik. A fém test acél hevederen vagy konzolon keresztül is támogatja a külső rögzítést, ami a HVAC kondenzátorok beszerelésének ipari szabványos módja.

Elektromos besorolások összehasonlítása

Mindkét kondenzátortípus váltakozó áramú áramkörökön működik, de névleges paramétereik különböznek a tervezett felhasználási esetektől.

A névleges feszültségek külön figyelmet érdemelnek. A CBB65 szinte kizárólag itt érhető el 370 VAC és 440 VAC a HVAC kompresszorrendszereken belüli feszültségviszonyok kezelésére, ahol a motor indításakor a pillanatnyi túlfeszültség jóval a névleges hálózati feszültség fölé emelkedhet. A 250 VAC feszültségű CBB60 kondenzátorok veszélyesen alulértékeltek lennének ilyen körülmények között – még akkor is, ha a kapacitás értéke véletlenül megegyezik.

Tipikus alkalmazási környezetek

Az egyes kondenzátorok működési helyének megértése segít tisztázni, hogy miért léteznek a fizikai és elektromos különbségek.

Ahol CBB60 kondenzátorokat használnak

A CBB60 kondenzátorok az egyfázisú indukciós motorok széles skálájához tartozó szabványos motor-üzem- és motorindító kondenzátorok könnyű és közepes igénybevételű környezetben. A gyakori alkalmazások a következők:

• Vízszivattyú motorok (búvár- és falra szerelhető, jellemzően 0,37 kW-tól 2,2 kW-ig)
• Mennyezeti ventilátorok és elszívó ventilátorok
• Mosógép dobmotorjai
• Kis légkeringtetők és szellőztető berendezések
• Garázskapu nyitók
• Medence- és fürdőszivattyú motorok alacsonyabb teljesítménytartományban

Ilyen környezetben az üzemi hőmérséklet általában 70°C és 85°C között marad, és a rezgésterhelés mérsékelt. A környezet általában elég szabályozott ahhoz, hogy a műanyag burkolat megfelelő védelmet nyújtson a nedvesség és a mechanikai behatások ellen.

Ahol CBB65 kondenzátorokat használnak

A CBB65 kondenzátorokat a HVAC és a hűtőkompresszoros motorok igényeihez tervezték. Fő alkalmazási környezeteik a következők:

• Központi klímakompresszor egységek (osztott rendszerek, csomagos egységek)
• Hőszivattyús kompresszorok
• Kereskedelmi hűtőkompresszorok
• Léghűtéses kondenzációs egységek
• Kondenzátor ventilátor motorok kültéri HVAC egységekben

Egy kültéri HVAC kompresszor szekrényben egy forró nyári napon a belső hőmérséklet elérheti 55 °C és 70 °C közötti környezeti hőmérséklet a kompresszor motor felülete további helyi hőt ad. A motor mellé szerelt kondenzátornak megbízhatóan fennmaradnia kell 85-105 °C folyamatos működési hőmérséklet – a CBB65 specifikációja megfelel, de a legtöbb szabványos CBB60 egység nem.

Hőteljesítmény és hőleadás

A hőkezelés az egyik legjelentősebb technikai különbség a két kondenzátorcsalád között, és ez közvetlenül magyarázza az anyagválasztást.

A polipropilén fólia kondenzátorok belső hőt termelnek a dielektromos veszteségek miatt, különösen folyamatos váltakozó áram mellett. Motoros alkalmazás esetén a kondenzátor mindig feszültség alatt van, miközben a motor jár – ez nem egy rövid indítóimpulzus-komponens, hanem egy folyamatosan aktív elem a futási áramkörben. A nem hatékonyan elvezetett hő felhalmozódik a kondenzátor testében, és felgyorsítja a dielektrikum lebomlását.

Az alumínium hővezető képessége körülbelül 205 W/(m·K) , míg a CBB60 házakban használt tipikus műszaki műanyagok 0,1 és 0,5 W/(m·K) közöttiek. Ez azt jelenti, hogy a CBB65 kondenzátor fémdoboza nagyjából 400-2000-szer hatékonyabban vezeti el a hőt a falakon keresztül, mint a CBB60 műanyag háza. Gyakorlatilag a CBB65 maghőmérséklete terhelés alatt lényegesen alacsonyabb marad, mint a CBB60-é ugyanolyan elektromos feszültség alatt, ami közvetlenül meghosszabbítja az élettartamot és csökkenti a termikus hiba kockázatát.

Ez az oka annak, hogy a CBB65 kondenzátorok 105°C-os maximális üzemi hőmérsékletre is besorolhatók a kiváló minőségű változatokban – a fémház a belső fólia hőmérsékletét túlélhető szinten tartja még akkor is, ha a külső környezet szélsőséges. A csak 85°C-os kültéri kompresszorszekrénybe szerelt CBB60 kondenzátor technikailag túlélheti szobahőmérsékleten, de jelentősen lecsökken az élettartama, ha a környezeti hőmérséklet a nyári hónapokban folyamatosan a mennyezet felé tolja.

Biztonsági funkciók és hibaüzemmódok

A CBB60 és CBB65 kondenzátorok biztonsági tervezési filozófiája észrevehetően eltér egymástól, ami ismét a megfelelő telepítési környezetet tükrözi.

Öngyógyító film mindkét típusban

Mind a CBB60, mind a CBB65 kondenzátor fémezett polipropilén fóliát használ öngyógyító tulajdonságokkal. Amikor helyi dielektromos törés következik be – mikroszkopikus lyuk a filmben –, a vékony fémelektróda ezen a helyen a kisülési energia hatására azonnal elpárolog, megszünteti a hibát és helyreállítja a szigetelést. Ez a mechanizmus lehetővé teszi a kondenzátor számára, hogy élettartama során több ezer kisebb hibaeseményt katasztrofális meghibásodás nélkül túléljen. Az öngyógyító tulajdonság az összes CBB sorozatú filmkondenzátor közös erőssége.

Nyomásmentesítő szellőző a CBB65-ben

A CBB65 kondenzátorok alumíniumdobozba vannak zárva a beépített nyomáscsökkentő szellőző általában a doboz alján található, vagy a fedél tömítésébe integrálva. Ha belső gázok halmozódnak fel a hosszabb túlfeszültség vagy a termikus degradáció következtében, ez a szellőzőnyílás szabályozottan nyílik, felszabadítva a nyomást, és megakadályozza a doboz heves felszakadását. Az eredmény egy viszonylag biztonságos "nyílt hiba" mód, nem pedig robbanásveszélyes.

A CBB60 műanyagházas kondenzátorokból hiányzik ez a szellőzőnyílás. Súlyos túlterhelés esetén a CBB60 megduzzad, megrepedhet a háza, vagy legrosszabb esetben nagyobb erővel felszakadhat, különösen, ha a töltőgyanta elégtelen vagy elöregedett. Ez egy ismert meghibásodási mód rosszul szellőző szivattyúmotor-üregekben, ahol a kondenzátorcsere késik a gyakorlati biztonságos élettartamon túl.

Kisülési ellenállás

Sok CBB65 kondenzátor – különösen az észak-amerikai HVAC piacokon értékesített – tartalmaz egy belső légtelenítő ellenállás (általában 10 kΩ és 20 kΩ között) huzalozva a kivezetésekre, hogy az egység feszültségmentesítése után kisüljön a maradék feszültség. Ez kritikus biztonsági funkció a szerviztechnikusok számára, akik röviddel a rendszer kikapcsolása után kezelhetik a kondenzátort. A 440 VAC kondenzátor 40 µF-os maradék töltése halálos lehet, ha nem merül le. A CBB60 kondenzátorok a gyártótól és a minőségtől függően tartalmazhatják ezt az ellenállást, vagy nem.

Kettős működésű kondenzátorok: CBB65-specifikus jellemző

Az egyik jelentős termékkategória, amely létezik a CBB65 családon belül, de nincs valódi megfelelője a CBB60-ban, a kettős üzemű kondenzátor (néha "kettős kondenzátor" vagy "ovális kondenzátor" jelzéssel látják el az észak-amerikai piacokon).

A kettős üzemű CBB65 kondenzátor két független kondenzátorelemet tartalmaz egyetlen alumíniumdobozban, közös terminálon. A három terminál általában címkével van ellátva HERM (hermetikus kompresszor), FAN (kondenzátorventilátor motor) és COM (általános) . Ez az egyébként két különálló kondenzátort egyetlen egységbe tömöríti, így helyet és költséget takarít meg a HVAC berendezésekben.

A gyakori kettős üzemű kondenzátor konfigurációk olyan értékeket tartalmaznak, mint:

• 35 µF 5 µF / 440 VAC (közepes méretű lakossági osztott rendszer)
• 45 µF 5 µF / 440 VAC (nagyobb lakossági vagy kiskereskedelmi)
• 55 µF 7,5 µF / 440 VAC (nagyobb kapacitású kompresszor)
• 80 µF 10 µF / 370 VAC (nehéz kereskedelmi kompresszor indítás)

Ez a kettős konfiguráció fizikailag csak fémdoboz formátumban praktikus, mivel két külön tekercselt filmelemnek elegendő hely és hőkezelés szükséges. Egy műanyag házas CBB60-stílusú ház nem támogatja ezt a konfigurációt megbízhatóan magas hőmérsékletű kompresszoros körülmények között, ami még egy oka annak, hogy a CBB65 platform továbbra is domináns marad a HVAC-ban.

Tanúsítási szabványok és megfelelőség

Mind a CBB60, mind a CBB65 kondenzátorokat a kínai nemzeti szabvány szabályozza GB/T 3667 , amely az AC motor kondenzátorait takarja. Mindazonáltal azok a termékkategóriák, amelyekbe a szabvány alá tartoznak, eltérő követelményeiket tükrözik. A kínai szabványokon túl a globális piacokon értékesített kondenzátorok további tanúsítványokkal is rendelkeznek.

• CBB60 kondenzátorok általában CE-jelöléssel rendelkeznek az európai piacokon, és UL/CUL tanúsítvánnyal Észak-Amerikában, amikor szivattyú- és ventilátormotor-cserére használják.
• CBB65 kondenzátorok az észak-amerikai HVAC-piacra vonatkoznak UL 810 (A kondenzátorokra vonatkozó szabvány), és meg kell felelnie az UL-listán szereplő követelményeknek a felsorolt HVAC-berendezésekben való használathoz. Sokan CSA és RoHS megfelelőségi jelöléseket is viselnek.

Amikor a kondenzátorokat olyan berendezésekben cserélik ki, amelyek eredetileg egy adott kondenzátortípusra lettek hitelesítve, egy nem tanúsított vagy eltérő kategóriájú alkatrész cseréje műszakilag érvénytelenítheti a berendezés tanúsítását, és felelősségi problémákat okozhat, különösen a rendszeres ellenőrzés alatt álló kereskedelmi létesítményekben.

Hogyan olvassuk le az egyes kondenzátorokon lévő jelöléseket

Mind a CBB60, mind a CBB65 kondenzátorok közvetlenül a házra nyomtatják a legfontosabb jellemzőket. Ezeknek a jelöléseknek a megértése lehetővé teszi a pontos csereválasztást, találgatások nélkül.

A tipikus CBB60 kondenzátor címkéjén ez állhat:

CBB60 – 30 µF ± 5% – 450 VAC – 50/60 Hz – 85°C

A tipikus CBB65 kondenzátor címkéjén ez állhat:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (kisülési ellenállás osztály)

A CBB65A "A" utótagja általában belső kisülési ellenállás jelenlétét jelzi. A kettős kapacitásérték (pl. 45 5 µF) azonnal kettős működésű egységként azonosítja. A 440 VAC névleges feszültség és a 105°C hőmérsékleti besorolás megerősíti, hogy a kompresszor üzembe helyezésére alkalmas.

Bármelyik kondenzátor cseréjekor, illesztés mindhárom kulcsparaméter – a kapacitásérték, a névleges feszültség és a hőmérséklet-érték – elengedhetetlen. Alacsonyabb feszültséggel vagy alacsonyabb hőmérsékleti értékkel való helyettesítés soha nem fogadható el. A magasabb feszültség vagy magasabb hőmérsékleti besorolás elektromos szempontból biztonságos helyettesítőként, bár a fizikai méreteket is ellenőrizni kell.

Az élettartamra vonatkozó elvárások és a leromlási minták

A kondenzátor élettartama erősen függ az üzemi hőmérséklettől, a feszültségfeszültségtől és a munkaciklustól. Mind a CBB60, mind a CBB65 fémbevonatú fóliatípusok, amelyek általában túlélik az elektrolitkondenzátorokat a váltakozó áramú motorok üzemében, de várható élettartamuk eltérő az alkalmazási körülményeik miatt.

CBB60 élettartam

Tipikus szivattyúmotor vagy ventilátormotor üzemben mérsékelt környezeti hőmérsékleten (40°C alatt) egy minőségi CBB60 kondenzátor képes elérni 30 000-50 000 üzemóra mielőtt jelentős kapacitáseltolódás következik be. Szezonális használatú berendezésekben (például egy 6 hónapos szezonban napi 8 órát üzemelő medenceszivattyú) ez nagyjából 10-17 éves üzemidőt jelent. A rosszul szellőző házakban vagy hőforrások közelében azonban ez meredeken csökkenhet – egyes egységek 3-5 éven belül meghibásodnak a magas hőmérsékletű szivattyúházakban.

CBB65 élettartam

A HVAC kompresszorok szolgáltatásához a jó minőségű CBB65 kondenzátor általában 60 000 óra vagy több névleges hőmérsékleten. A valós HVAC szolgáltatási feltételek azonban megnehezítik a kondenzátorokat. A hálózati eseményekből származó feszültséglökések, a kompresszor ismételt kemény indítása és a 40°C feletti környezeti hőmérsékleten történő tartós működés csökkentheti a hatékony élettartamot. 8-15 év lakossági alkalmazásokban. Ez az oka annak, hogy a HVAC szerviztechnikusok forró éghajlaton gyakran javasolják a kondenzátorok proaktív cseréjét 7-10 évente, még a látható meghibásodás előtt.

A kapacitáseltolódás a leggyakoribb degradációs mód mindkét típusnál. A névleges kapacitásának több mint 10%-át vesztett kondenzátor nagyobb áramot vesz fel, melegebbé teheti a motort, és csökkenhet a hatékonysága – még akkor is, ha nem hibásodott meg. A rendszeres karbantartás során a kapacitásmérővel végzett kapacitásmérés felfoghatja ezt, mielőtt a kompresszor meghibásodását idézné elő.

Cserélhetőség: helyettesítheti az egyiket a másikkal?

Ez az egyik leggyakorlatiasabb kérdés, amely a helyszíni szolgáltatás és a csere forgatókönyvei során felmerül.

Röviden: a CBB65 helyettesítheti a CBB60-at a legtöbb alkalmazásban, de a CBB60 nem helyettesítheti a CBB65-öt a kompresszoros alkalmazásokban.

Ha cserére van szüksége egy szivattyúmotor CBB60 kondenzátorára és egy megfelelő kapacitású CBB65 egységre, amely magasabb névleges feszültséggel rendelkezik, akkor az elektromosan működik, és jobb termikus jellemzőinek köszönhetően élettartama meghaladhatja az eredetit. Megfelelő csatlakozókkal orvosolnia kell a kapocstípus-különbséget (csavaros kapocs vs. huzalkábel).

A másik irányba menni – CBB60 kondenzátort beépíteni egy HVAC-kompresszor alkalmazásba – több okból is nem tanácsos:

• A CBB60 hőmérséklet-besorolása (gyakran 85°C) esetleg nem elegendő a kompresszor tartós környezeti feltételeihez.
• A névleges feszültség (250 VAC általános a CBB60-on) nem kompatibilis a 370–440 VAC kompresszor szervizelésével.
• A vezetékek nem alkalmasak a kompresszoregység vibrációs környezetére további feszültségmentesítés nélkül.
• A nyomáscsökkentő szellőző hiánya veszélyesebb meghibásodási módot jelent termikus igénybevétel esetén.
• A kettős üzemű konfiguráció hiánya azt jelenti, hogy két külön egységre lenne szükség, ahol általában egy CBB65 kettős üzemű egység szolgál.

Ár és elérhetőségi szempontok

Kereskedelmi beszerzési szempontból a CBB60 és CBB65 kondenzátorok különböző piaci szinteket foglalnak el.

A CBB60 kondenzátorok nagy volumenű árualkatrészek. Egy szabvány 20 µF / 450 VAC CBB60 egy közepes gyártótól nagyjából 0,80–2,50 USD egységenként mennyiségi megrendelésekben. Széles körben elérhetők elektronikai forgalmazóktól, készülékalkatrész-beszállítóktól és online piactereken világszerte.

A CBB65 kondenzátorok, különösen a HVAC-felhasználású kettős üzemű kondenzátorok, magasabb árat követelnek, tükrözve bonyolultabb felépítésüket és magasabb minőségű anyagokat. A 45 5 µF / 440 VAC kettős működésű CBB65 jellemzően költségek 4-15 dollár egységenként a kiskereskedelemben, a nagy HVAC OEM beszállítók márkás egységei néha elérik a 20-30 dollárt. A hamisított és nem szabványos CBB65 kondenzátorok dokumentált problémát jelentenek a HVAC-cserealkatrészek piacán – az alumíniumdobozos, de nem megfelelő belső konstrukciójú egységek kompresszormeghibásodást okoztak, mivel gyorsan kicsúsztak a tűréshatárból, vagy hő hatására idő előtt meghibásodtak. Javasoljuk, hogy jó hírű forgalmazóktól vásároljon, és ellenőrizze az UL jelöléseket.
