Mit jelent a CBB60 a kondenzátoron?

A CBB60 közvetlen jelentése kondenzátoron

Egy elektromos alkatrészen a kifejezés CBB60 egy kínai ipari szabvány kód (GB), amely azonosítja a kondenzátor speciális dielektromos anyagát és funkcionális kategóriáját. Magyarán a CBB60 a fémezett polipropilén fólia motor futási kondenzátor hengeres házban formálva. Ezt az alkatrészt kifejezetten úgy tervezték, hogy folyamatosan a váltakozó áramú áramkörben maradjon, miközben a motor jár, biztosítva a szükséges fáziseltolást a motor nyomatékának és hatékonyságának fenntartásához.

Maga a kód egy alfanumerikus rövidítés, ahol minden betűnek meghatározott műszaki súlya van az eszköz belső felépítését és alkalmazását illetően. Ellentétben az indító kondenzátorokkal, amelyek akkor lépnek ki az áramkörből, ha a motor eléri a sebességet, a CBB60 kondenzátor tartósságra és folyamatos elektromos használatra készült.

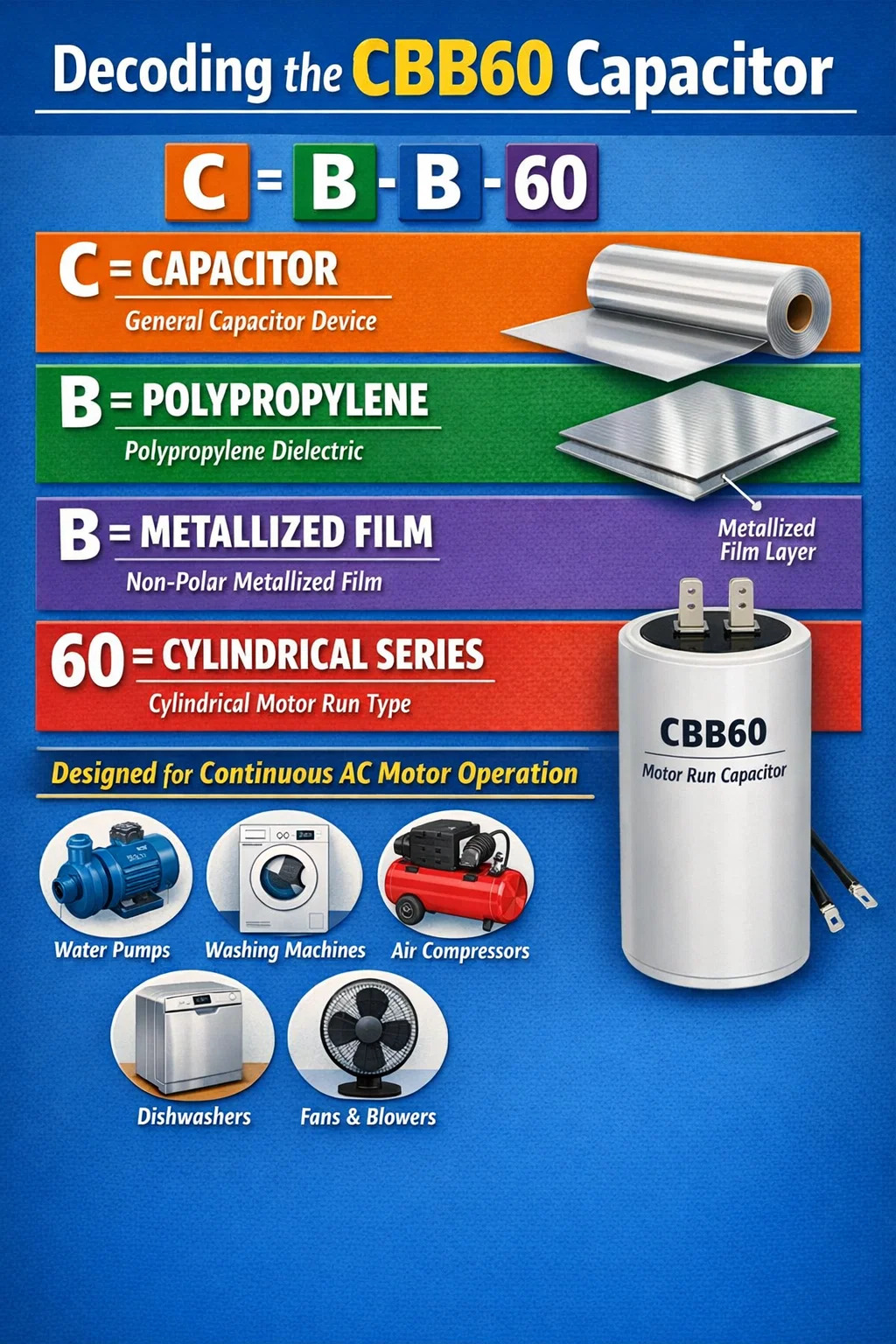

A CBB60 alfanumerikus sorozatának dekódolása

Ahhoz, hogy megértsük, mitől egyedi a CBB60 a többi kondenzátorhoz, például a CBB61-hez vagy a CBB65-höz képest, le kell bontani az elnevezési konvencióban használt egyes karaktereket. Ezt a szabványt a gyártók világszerte széles körben alkalmazzák, hogy biztosítsák a kompatibilitást és a biztonságot a különféle váltakozó áramú motorral hajtott készülékek között.

A "C" bontás

Az első betű azt jelenti Kondenzátor . Ez egy olyan alkatrész univerzális azonosítója, amely elektrosztatikus mezőben tárolja az elektromos töltést. A váltakozó áramú motorokkal összefüggésben ezt a töltést olyan mágneses mező létrehozására használják, amely "eltér a fő tápvezetéktől", amely szükséges az egyfázisú motorok forgásához.

Az első "B" bontás

A második betű a Dielektromos anyag . Ebben az esetben a "B" jelentése Polipropilén . Ezt az anyagot választották a CBB60 kondenzátorhoz, mert rendkívül alacsony disszipációs tényezővel és nagy szigetelési ellenállással rendelkezik. Ez lehetővé teszi a kondenzátor számára, hogy magas frekvenciákat kezeljen, és stabil kapacitást tartson fenn, még akkor is, ha a belső hőmérséklet emelkedik a motor hosszú üzemideje során.

A második "B" bontás

A harmadik levél leírja a Nem poláris fémezett film . Ez azt jelenti, hogy a kondenzátornak nincs pozitív vagy negatív vezetéke, így biztonságos az AC (váltakozó áramú) áramkörök számára. A „fémezett” szempont egy vékony fémrétegre utal, amelyet gőzzel közvetlenül a polipropilén fóliára visznek fel, amely biztosítja az „öngyógyító” képességet – ha belül kis zárlat lép fel, a fémréteg elpárolog, és megszünteti a hibát anélkül, hogy az egész egységet tönkretenné.

A "60" bontás

A "60" számjegyek a Modell sorozat vagy jelentkezési formai tényező. Az iparban a "60" jellemzően hengeres műanyag vagy alumínium héjat jelöl huzalvezetékekkel vagy ásókapcsokkal, amelyeket elsősorban motoros alkalmazásokhoz használnak olyan berendezésekben, mint a szivattyúk, mosógépek és kompresszorok.

Az AC motorok alapfunkciói

A CBB60 kondenzátor nélkülözhetetlen az egyfázisú indukciós motorokhoz. Mivel az egyfázisú váltakozó áramú forrás természetesen nem hoz létre forgó mágneses teret, a motor egyszerűen ülne és rezegne kondenzátor nélkül. A CBB60 másodlagos mágneses mezőt hoz létre a segédtekercsben lévő áram késleltetésével.

Ennek a konkrét modellnek az alkalmazásai széleskörűek a robusztus kialakításnak köszönhetően. Gyakori példák a következők:

• Vízszivattyúk (háztartási és ipari öntözés).
• Mosógépek és centrifugák.
• Kis légkompresszorok.
• Mosogatógépek és szemétszállítás.
• Nagy sebességű padlóventilátorok.

Műszaki adatok és adatok összehasonlítása

Cserélésekor a CBB60 kondenzátor , nem elég a modellkód ismerete. Meg kell egyeznie a címkén feltüntetett elektromos besorolásokkal. Nem megfelelő feszültségű vagy mikrofarad (µF) névleges kondenzátor használata a motor kiégéséhez vagy a kondenzátor felrobbanásához vezethet.

Hogyan lehet azonosítani a meghibásodott CBB60 kondenzátort

Mert a CBB60 kondenzátor egy üzemi kondenzátor, meghibásodása gyakran azt eredményezi, hogy a motor lomha, zajos vagy nem indul terhelés alatt. Ellentétben az elektronikus alkatrészekkel, amelyek nem mutatnak külső jeleket, a filmkondenzátorok gyakran látható módon meghibásodnak.

Vizuális és hallható vörös zászlók

Ha azt gyanítja, hogy a készülék meghibásodott, keresse a kondenzátorral kapcsolatos alábbi nyomokat:

• A hengeres burkolat az kidudorodó vagy "gombásodás" felül vagy alul. Ez elektromos meghibásodásból eredő belső gáznyomást jelez.
• Olajos vagy ragacsos maradék szivárog ki a terminálokon. Míg a CBB60 kondenzátorok gyakran "szárazak" (gyantával vannak töltve), egyes változatok olyan olajat tartalmaznak, amely szélsőséges hő hatására szivároghat.
• A motor hangosan zúg, de nem forog. Ha manuálisan megnyomja a motort, és az elkezd forogni, a kondenzátor valószínűleg lemerült.
• A megszakító gyakori "kioldása" vagy a motor termikus túlterhelés elleni védelme.

Biztonsági és karbantartási gyakorlatok

Bármelyik kezelése CBB60 kondenzátor megköveteli a biztonsági előírások szigorú betartását. A kondenzátorok az áramforrás leválasztása után is tárolják az áramot. A CBB60 kivezetéseinek megérintése előtt meg kell tennie ürítse ki nagy teljesítményű ellenállással vagy speciális kisütőszerszámmal a kivezetéseken keresztül. A kapcsok egyszerű rövidre zárása csavarhúzóval ívvillanást okozhat, és károsíthatja a kondenzátor belső fóliáját.

Az egység cseréjekor ügyeljen arra, hogy az új CBB60 ugyanazzal a mikrofarad besorolással rendelkezzen (pl. 40 µF ) és az eredetivel megegyező vagy annál magasabb névleges feszültség (pl. ha az eredeti 400 VAC volt, a 450 VAC egység biztonságos frissítés). Soha ne használjon alacsonyabb névleges feszültséget, mert az azonnali meghibásodáshoz vezet.
