Mi az a CBB60 kondenzátor?

A CBB60 kondenzátor közvetlen meghatározása

A CBB60 kondenzátor egy speciális típusú fémezett polipropilén fólia kondenzátor, amelyet elsősorban váltakozó áramú motorokhoz terveztek. A "CBB" megjelölés az anyagösszetételt jelenti: "C" a kondenzátor, "B" a polipropilén film dielektrikum, a második "B" pedig a nem poláris fémezett fólia. Ezek a kondenzátorok hivatalosan üzemi kondenzátorokként vannak besorolva, ami azt jelenti, hogy az áramkörben maradnak, amíg a motor működik, hogy fenntartsák a nyomatékot és javítsák a hatékonyságot.

A hengeres műanyag vagy alumínium burkolatba épített CBB60 öngyógyító tulajdonságai és nagy szigetelési ellenállása jellemzi. Leggyakrabban háztartási készülékekben található meg, például mosógépekben, vízszivattyúkban és légkompresszorokban, amelyek általában 250 V AC és 450 V AC közötti feszültséget kezelnek.

Műszaki előírások és kivitelezés

A CBB60 vékony fémréteget (gyakran alumíniumot vagy cinket) használ, amelyet vákuum segítségével közvetlenül a polipropilén fólia felületére visznek fel. Ez a kialakítás lehetővé teszi, hogy a kondenzátor "öngyógyuljon", ami azt jelenti, hogy ha a feszültségcsúcs miatt dielektromos meghibásodás következik be, a vékony fémréteg elpárolog a meghibásodási pont körül, elszigeteli a hibát, és lehetővé teszi a kondenzátor működésének folytatását.

Főbb teljesítményparaméterek

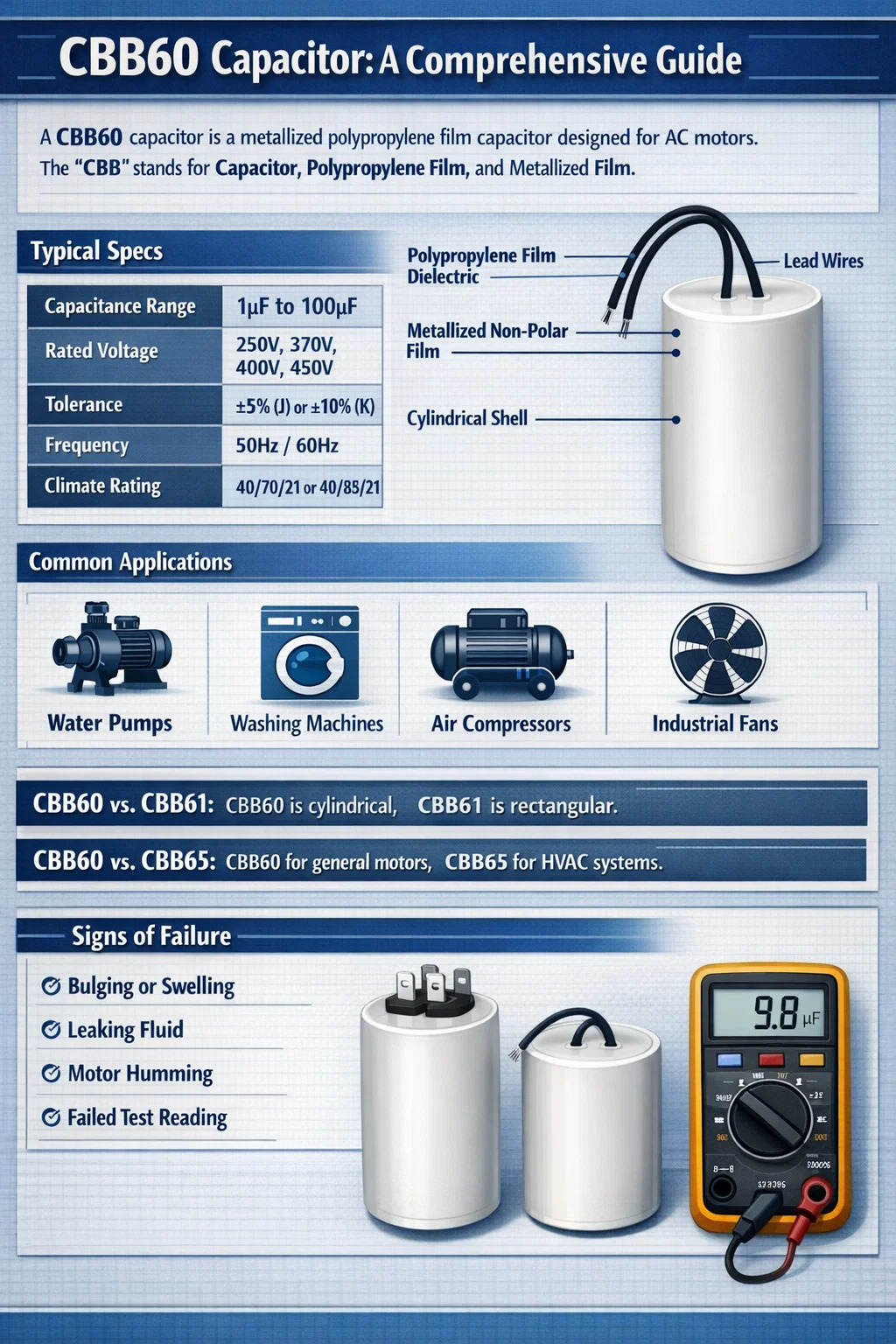

A váltakozó áramú motorok hosszú élettartamának biztosítása érdekében a CBB60-nak meg kell felelnie bizonyos ipari szabványoknak. Az alábbiakban a szabványos CBB60 egységen található tipikus műszaki adatok találhatók:

A CBB60 kondenzátorok általános alkalmazásai

A CBB60 kondenzátor elsődleges célja az egyfázisú váltakozó áramú motorok támogatása. Ezekben a rendszerekben egyetlen fázis áram nem képes létrehozni a motor indításához vagy zökkenőmentes működéséhez szükséges forgó mágneses teret. A kondenzátor fáziseltolódást hoz létre a segédtekercsben, szimulálva egy második fázist.

A következő berendezésekben található CBB60 kondenzátorok:

• Vízszivattyúk: Nélkülözhetetlen mélykút-szivattyúkhoz és kerti öntözőrendszerekhez az állandó nyomaték fenntartása érdekében.
• Mosógépek: A dob vagy a keverőmű kétirányú forgásának megkönnyítésére szolgál.
• Légkompresszorok: Segít a motornak leküzdeni a sűrített levegő ellennyomását indításkor.
• Ipari ventilátorok: Stabil működést biztosít a nagy elszívó- és szellőzőmotorokhoz.

A CBB60 megkülönböztetése más kondenzátoroktól

A berendezés meghibásodásának elkerülése érdekében a karbantartó személyzet számára létfontosságú, hogy megkülönböztesse a CBB60-at más általános típusoktól, mint például a CBB61 vagy CBB65.

CBB60 vs. CBB61

Bár mindkettő polipropilén kondenzátor, a CBB61 jellemzően téglalap alakú, és kisebb terhelésekhez, például mennyezeti ventilátorokhoz használják. A CBB60 hengeres, és megfelel a nagyobb készülékek, például a szivattyúk magasabb áramigényének.

CBB60 vs. CBB65

A CBB65 rendszerint ovális vagy kerek alumínium házba van burkolva, és kifejezetten légkondicionáló (HVAC) rendszerekhez készült. A CBB60 kondenzátorok sokoldalúbbak, és szélesebb körben használják az általános célú motoros háztartási készülékekben.

Biztonsági és karbantartási jelzők

Idővel a CBB60 kondenzátor leromlik a hő és az elektromos igénybevétel miatt. A meghibásodott egység korai felismerése megelőzheti a motor tekercseinek károsodását, amelyek cseréje lényegesen drágább, mint maga a kondenzátor.

Figyelje meg a kudarc konstruktív jeleit:

1. Fizikai kidudorodás: Ha a CBB60 hengeres teteje lekerekítettnek vagy duzzadtnak tűnik, a belső nyomás meghibásodás miatt megnőtt.
2. Szivárgó folyadék: Míg sok CBB60 "száraz" (gyantával töltött), néhány olajat tartalmaz. Bármilyen folyadékszivárgás a sérült tömítés jele.
3. Motor zümmögése: Ha a motor zúg, de nem forog, a CBB60 valószínűleg elvesztette kapacitását (µF), és már nem tudja biztosítani a szükséges fáziseltolást.
4. Tesztelés: Az egészséges CBB60-nak a névleges mikrofarad (µF) értékének ±5%-án belül kell lennie, ha multiméterrel tesztelik.
